Снятие
1. Снимите двигатель или коробку передач.
2. Снимите сцепление.
3. Зафиксируйте маховик от проворачивания, установив фиксатор на зубчатый венец маховика. Нанесите метки совмещения на маховик и коленчатый вал.
4. Отвинтите болты крепления и снимите маховик.
Проверка

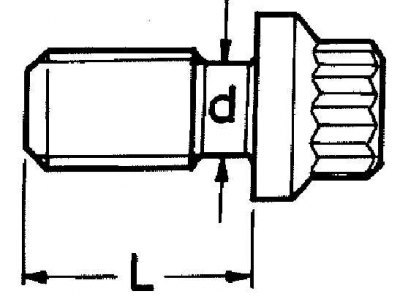

Измерение длины болта крепления маховика
d – минимальный диаметр болта, d = 8 мм,
L – максимальная длина болта, L = 22,5 мм
1. На моделях с механической коробкой передач проверьте маховик на износ со стороны сцепления и состояние зубьев зубчатого венца маховика.
2. На моделях с автоматической коробкой передач проверьте состояние привода гидротрансформатора и зубчатого венца.
3. Измерьте длину болта крепления маховика до основания головки болта (см. рисунок). Если длина болта превышает допустимые пределы, необходимо заменить болты в комплекте.
Установка
1. Очистите сопрягаемые поверхности маховика и коленчатого вала.
2. Установите маховик в соответствии с ранее нанесенными метками, при этом он должен установиться на направляющий штифт, и закрепите болтами.
3. Зафиксируйте маховик от проворачивания и окончательно затяните болты крепления маховика.
4. Установите сцепление.
5. Установите двигатель или коробку передач.
