Снятие

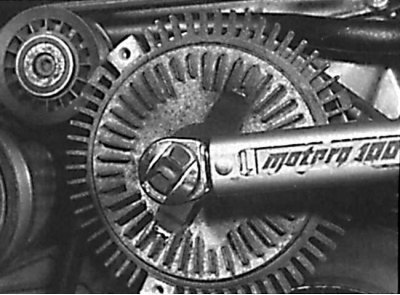

Затягивание центрального болта крепления муфты вентилятора радиатора

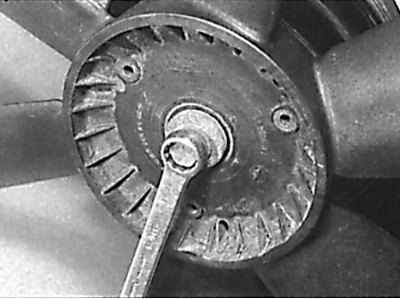

Отвинчивание центрального болта крепления вентилятора радиатора

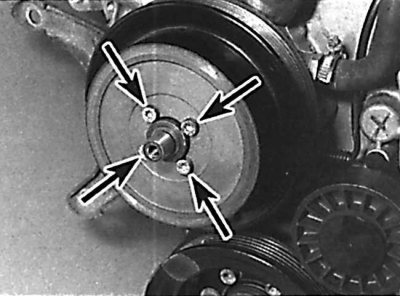

Расположение болтов крепления шкива водяного насоса

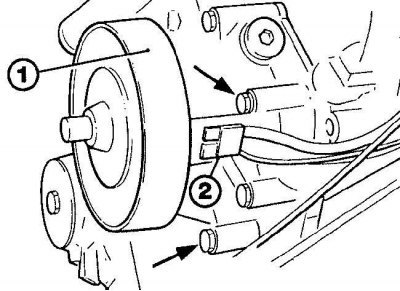

Расположение левых болтов крепления электромагнитной муфты на ранних моделях
1 – корпус электромагнитной муфты; 2 – электрические разъемы

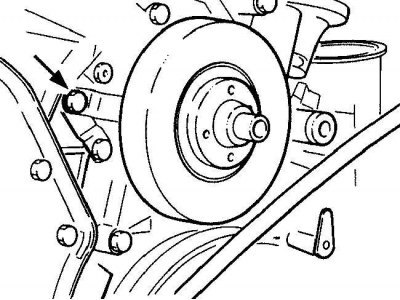

Расположение болта крепления электромагнитной муфты на ранних моделях
1. Снимите провод массы с аккумулятора. На 4-цилиндровых бензиновых двигателях слейте охлаждающую жидкость из системы охлаждения, снимите радиатор и воздушный фильтр.
2. Снимите со шкива водяного насоса вспомогательный приводной ремень.
3. Отвинтите центральный болт крепления и снимите вентилятор радиатора с оси водяного насоса (см. рис. Затягивание центрального болта крепления муфты вентилятора радиатора, Отвинчивание центрального болта крепления вентилятора радиатора).
4. Отвинтите болты и снимите шкив с водяного насоса (см. рис. Расположение болтов крепления шкива водяного насоса).
5. На ранних моделях отвинтите три болта, крепящих корпус муфты к водяному насосу, снимите муфту, отсоедините электрические разъемы и извлеките муфту из моторного отсека (см. рис. Расположение левых болтов крепления электромагнитной муфты на ранних моделях, Расположение болта крепления электромагнитной муфты на ранних моделях).
6. На более поздних моделях отвинтите болты крепления на задней части корпуса электромагнитной муфты, крепящие муфту к кронштейну. Снимите электромагнит ную муфту, отсоедините электрические разъемы и извлеките муфту из моторного отсека.
Исходник статьи на этом веб-сайте (autoinstruction.ru)
Установка

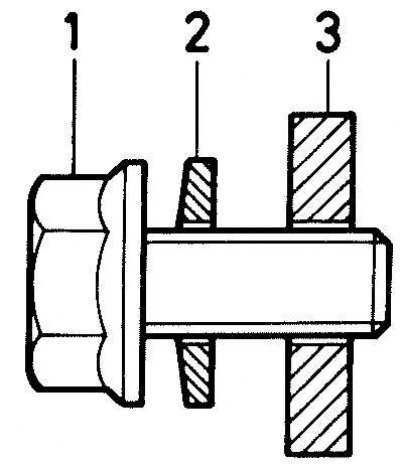

Расположение шайб на болту крепления вентилятора радиатора
1 – болт; 2 – шайба; 3 – прокладка
1. Установка производится в последовательности, обратной снятию. Проверьте, что шайбы на болту крепления вентилятора радиатора правильно расположены (см. рис. Расположение шайб на болту крепления вентилятора радиатора) и затяните все болты крепления требуемым моментом.
