Снятие
Внимание! На моделях с бензиновыми двигателями для крепления шкива вентилятора радиатора к кронштейну необходимо использовать специальный инструмент. В домашних условиях инструмент может быть изготовлен из стальной проволоки диаметром 4 мм. Применение самостоятельно изготовленного инструмента на моделях с дизельными двигателями не рекомендуется для того, чтобы не повредить шкив вентилятора радиатора и связанные с ним элементы.

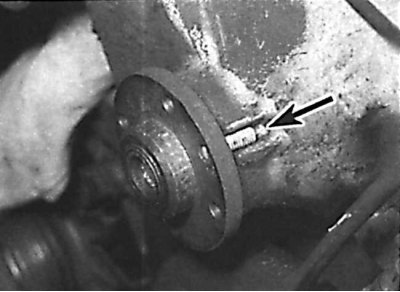

Использование специального инструмента для фиксации шкива вентилятора радиатора от проворачивания

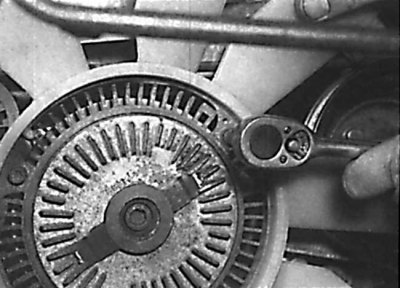

Отвинчивание болтов крепления крыльчатки вентилятора радиатора

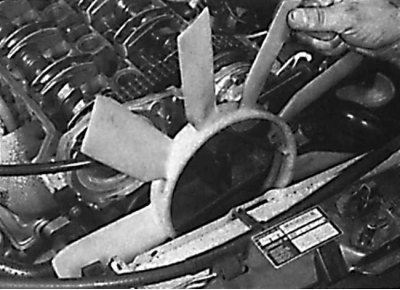

Снятие крыльчатки вентилятора радиатора с муфты

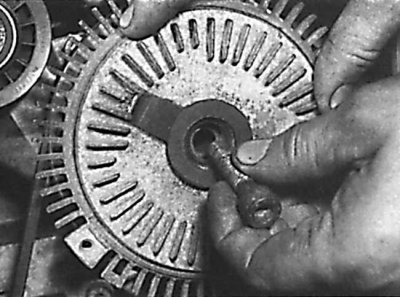

Отвинчивание центрального болта крепления муфты вентилятора радиатора

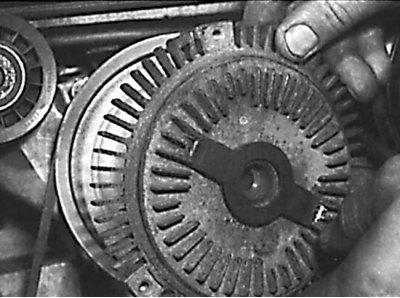

Снятие муфты вентилятора радиатора

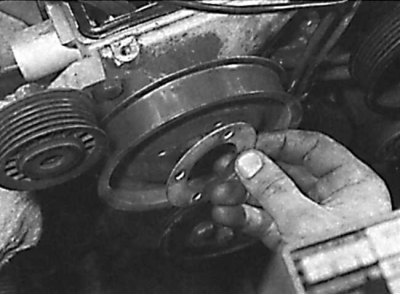

Снятие прокладки со шкива вентилятора радиатора
После отвинчивания болтов крепления снимите прокладку со шкива вентилятора радиатора.

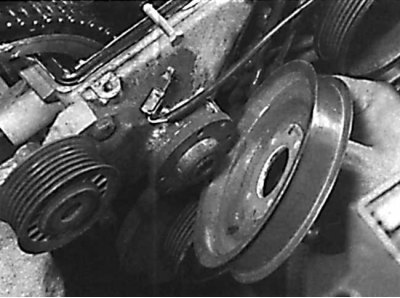

Снятие шкива вентилятора радиатора
1. Снимите провод массы с аккумулятора и вспомогательный приводной ремень.
2. Отвинтите винты и снимите пластиковые кожухи, расположенные сверху и под радиатором. При наличии извлеките шланг охлаждающей жидкости из скобы крепления на верхнем кожухе.
3. На моделях с кожухом вентилятора радиатора в виде одной детали снимите металлические пружинные скобы и отсоедините кожух от радиатора. Снимите кожух с вентилятора и расположите его между двигателем и крыльчаткой вентилятора.
4. При наличии снимите фиксатор, поверните направляющий кожух влево и снимите его с кожуха вентилятора радиатора. Расположите направляющий кожух между двигателем и крыльчаткой вентилятора радиатора.
5. Снимите металлические скобы, отсоедините кожух вентилятора радиатора от радиатора и извлеките его из моторного отсека вместе с направляющим кожухом.
6. На моделях с бензиновым двигателем поверните шкив вентилятора радиатора в такое положение, пока блокирующее отверстие на шкиве не совместится с выемкой в кронштейне. Для фиксации шкива от проворачивания вставьте специальный инструмент или стальной стержень диаметром 4 мм через отверстие в шкиве (см. рис. Использование специального инструмента для фиксации шкива вентилятора радиатора от проворачивания).
7. На моделях с дизельными двигателями для фиксации шкива вентилятора радиатора от проворачивания необходимо использовать только специальный инструмент, который захватывает край шкива вентилятора радиатора и вспомогательный ремень.
8. Отвинтите винты и снимите крыльчатку вентилятора радиатора с муфты. На моделях с кожухом вентилятора в виде одной детали извлеките кожух из моторного отсека (см. рис. Отвинчивание болтов крепления крыльчатки вентилятора радиатора, Снятие крыльчатки вентилятора радиатора с муфты).
9. Вывинтите центральный болт и снимите муфту со шкива вентилятора радиатора. При необходимости отвинтите болты и снимите шкив с вала (см. рис. Отвинчивание центрального болта крепления муфты вентилятора радиатора, Снятие муфты вентилятора радиатора, Снятие прокладки со шкива вентилятора радиатора, Снятие шкива вентилятора радиатора).
Установка
1. Установка производится в последовательности, обратной снятию.
