Снятие

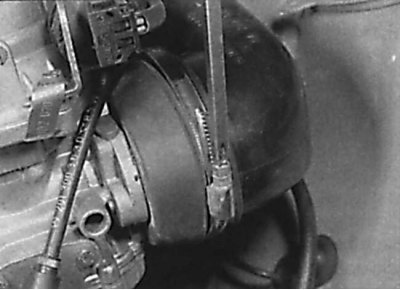

Ослабление хомута, крепящего трубу подачи воздуха на карбюраторе

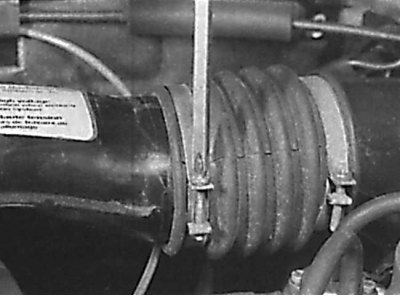

Ослабление хомута, крепящего трубу подачи воздуха на кожухе воздушного фильтра

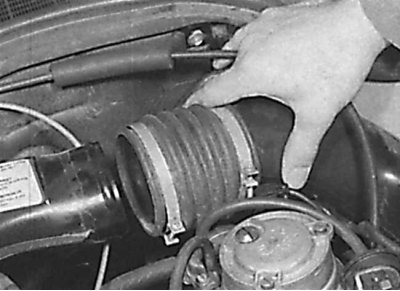

Снятие трубы подачи воздуха от воздушного фильтра к карбюратору

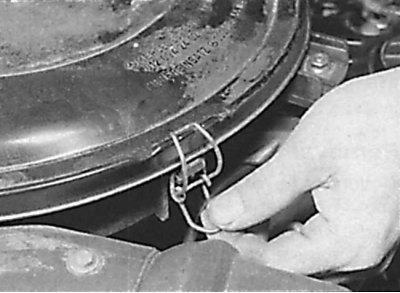

Освобождение скоб крепления крышки воздушного фильтра

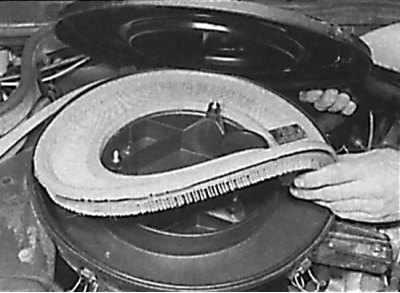

Снятие фильтрующего элемента воздушного фильтра
1. Снимите патрубок воздухозаборника с кожуха воздушного фильтра.
2. Снимите патрубок подачи теплого воздуха с основания регулятора температуры поступающего в двигатель воздуха.
3. На моделях с карбюратором STROMBERG ослабьте хомуты и снимите трубу, соединяющую воздушный фильтр и карбюратор (см. рис. Ослабление хомута, крепящего трубу подачи воздуха на карбюраторе, Ослабление хомута, крепящего трубу подачи воздуха на кожухе воздушного фильтра, Снятие трубы подачи воздуха от воздушного фильтра к карбюратору).
4. На моделях с карбюратором PIERBURG отвинтите гайку, крепящую трубу подачи воздуха к крышке головки блока цилиндров.
5. Снимите шланг вентиляции картера с патрубка в нижней части кожуха воздушного фильтра.
Информация скопирована с сайта (AutoInstruction)
6. Отсоедините скобы крепления, отвинтите гайки и снимите крышку воздушного фильтра. Извлеките фильтрующий элемент. Отвинтите гайки и винты и снимите кожух воздушного фильтра (см. рис. Отвинчивание гаек крепления крышки воздушного фильтра, Снятие фильтрующего элемента воздушного фильтра). На моделях с карбюратором PIERBURG снимите резиновое уплотнение.
7. На более поздних моделях с карбюраторами STROMBERG и воздушным фильтром с внешними скобами отвинтите гайки и извлеките нижнюю часть воздушного фильтра из скоб.
Установка
1. Установка производится в последовательности, обратной снятию. Проверьте, что фильтрующий элемент установлен в соответствии с метками, нанесенными на фильтрующем элементе.
