Снятие на моделях с отопителем Behr

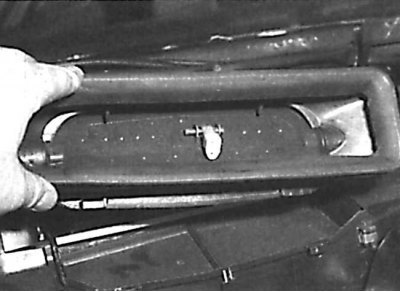

Снятие верхнего кожуха отопителя

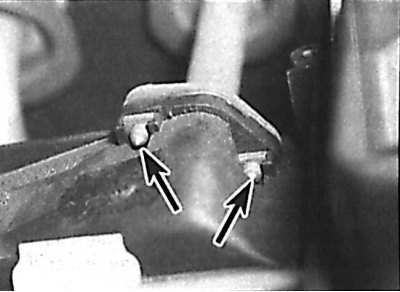

Расположение винтов крепления труб к радиатору отопителя
1. На моделях до мая 1990 года слейте охлаждающую жидкость из системы охлаждения.
2. Снимите панель приборов.
3. Снимите провод массы с аккумулятора.
4. Работая в моторном отсеке, ослабьте хомуты и снимите подающий и два возвратных шланга охлаждающей жидкости радиатора отопителя.
Внимание! Для удаления охлаждающей жидкости из радиатора отопителя подайте воздух под низким давлением через один из шлангов подачи охлаждающей жидкости к радиатору отопителя.
5. На моделях с мая 1990 года снимите отопитель с автомобиля.
6. Освободите скобы, отвинтите винты и снимите верхний кожух отопителя (см. рис. Снятие верхнего кожуха тотпителя).
7. Снимите зажимы с труб подачи и возврата охлаждающей жидкости.
8. Отвинтите винты и снимите подающую и возвратную трубы с радиатора отопителя (см. рис. Расположение винтов крепления труб к радиатору отопителя). Снимите уплотнительные кольца круглого сечения.
Внимание! На моделях с мая 1990 года третье соединение расположено в нижней части радиатора отопителя и может быть отсоединено только после извлечения радиатора отопителя из блока отопителя.
9. Вывинтите винты и извлеките радиатор отопителя из блока отопителя.
10. Очистите кожух радиатора отопителя и вытрите остатки охлаждающей жидкости, которая, возможно, просочилась из старого радиатора отопителя.
Снятие на моделях с отопителем Valeo
1. Снимите отопитель.
2. Отвинтите винты и отсоедините подающую и возвратные трубы с боковой стороны отопителя.
3. Отвинтите винты и снимите панель с левой стороны отопителя.
4. Снимите трос управления с рычага главной откидной створки на левой нижней стороне отопителя.
5. Снимите скобы, отвинтите винты и разделите переднюю и заднюю половины кожуха отопителя.
6. Отвинтите винты и отсоедините подающую и возвратные трубы от радиатора отопителя. Снимите уплотнительные кольца круглого сечения.
7. Извлеките радиатор отопителя из кожуха.
8. Очистите кожух радиатора отопителя и вытрите следы охлаждающей жидкости, которая, возможно, могла попасть со старого радиатора отопителя.
Установка
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
2. Установите новые уплотнительные кольца на соединения подающей и возвратной труб к радиатору отопителя.
3. Залейте охлаждающую жидкость в систему охлаждения.
