Снятие

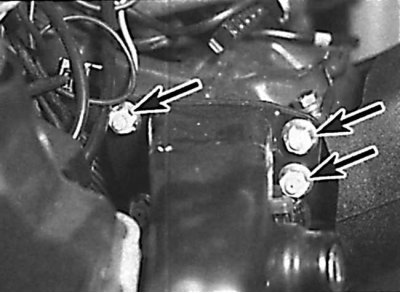

Расположение болтов крепления поперечины панели у рулевой колонки

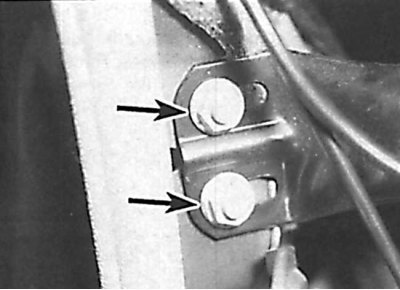

Расположение болтов крепления левой передней стойки

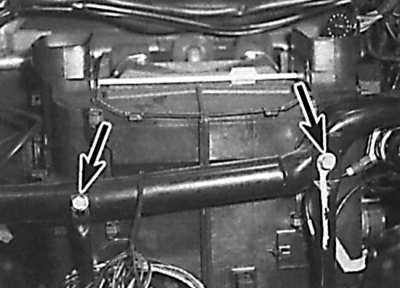

Расположение болтов крепления стойки

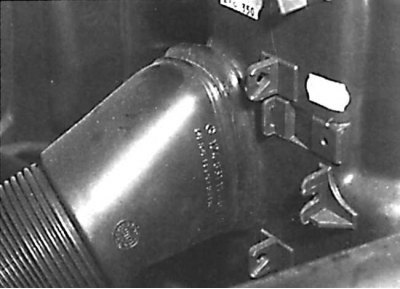

Отсоединение пластикового воздуховода, подающего воздух в верхнюю часть салона автомобиля

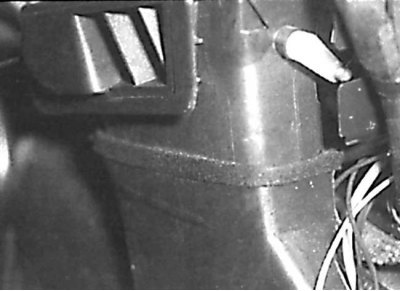

Расположение пластикового воздуховода, подающего воздух в нижнюю часть салона автомобиля

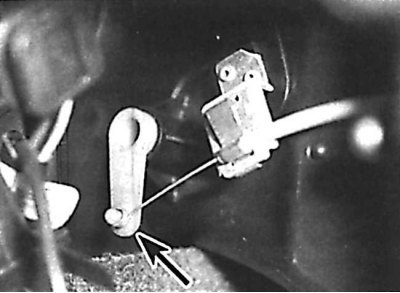

Крепление троса управления к рычагу откидной створки
Отвинтите винты и отсоедините нижнюю подвеску от отопителя.
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите провод массы с аккумулятора.
3. Работая в моторном отсеке, ослабьте хомуты и снимите подающий и два возвратных шланга охлаждающей жидкости радиатора отопителя.
Внимание! Для удаления охлаждающей жидкости из радиатора отопителя подайте воздух под низким давлением через один из шлангов подачи охлаждающей жидкости к радиатору отопителя.
4. Снимите панель приборов и центральную консоль.
5. Отвинтите гайки и болты и снимите поперечину панели и стойку (см. рис. Расположение болтов крепления поперечины панели у рулевой колонки, Расположение болтов крепления левой передней стойки, Расположение болтов крепления стойки).
6. Отсоедините пластиковые воздуховоды, подающие воздух в верхнюю и нижнюю часть салона автомобиля от выходов на отопители (см. рис. Отсоединение пластикового воздуховода, подающего воздух в верхнюю часть салона автомобиля, Расположение пластикового воздуховода, подающего воздух в нижнюю часть салона автомобиля).
7. Отсоедините электрические разъемы от отопителя, затем отсоедините троса управления от рычагов откидных створок (см. рис. Крепление троса управления к рычагу откидной створки).
8. Ослабьте болт крепления замка рулевой колонки, затем вставьте ключ в замок зажигания и поверните его в первое положение. Нажмите кнопку фиксации и извлеките замок рулевой колонки.
9. Отвинтите гайки и снимите отопитель. Снимите прокладку отопителя с перегородки моторного отсека.
10. Отсоедините электрический разъем от двигателя вентилятора отопителя и извлеките провода из скоб крепления.
Смотрите оригинал на указанном сайте (autoinstruction.ru)
Установка
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
2. На моделях, не оборудованных отопителем Valeo, перед установкой отопителя нанесите тонкий слой герметика на перегородку моторного отсека.
3. Залейте охлаждающую жидкость в систему охлаждения.
