Принципиальная электрическая схема электрооборудования (1)

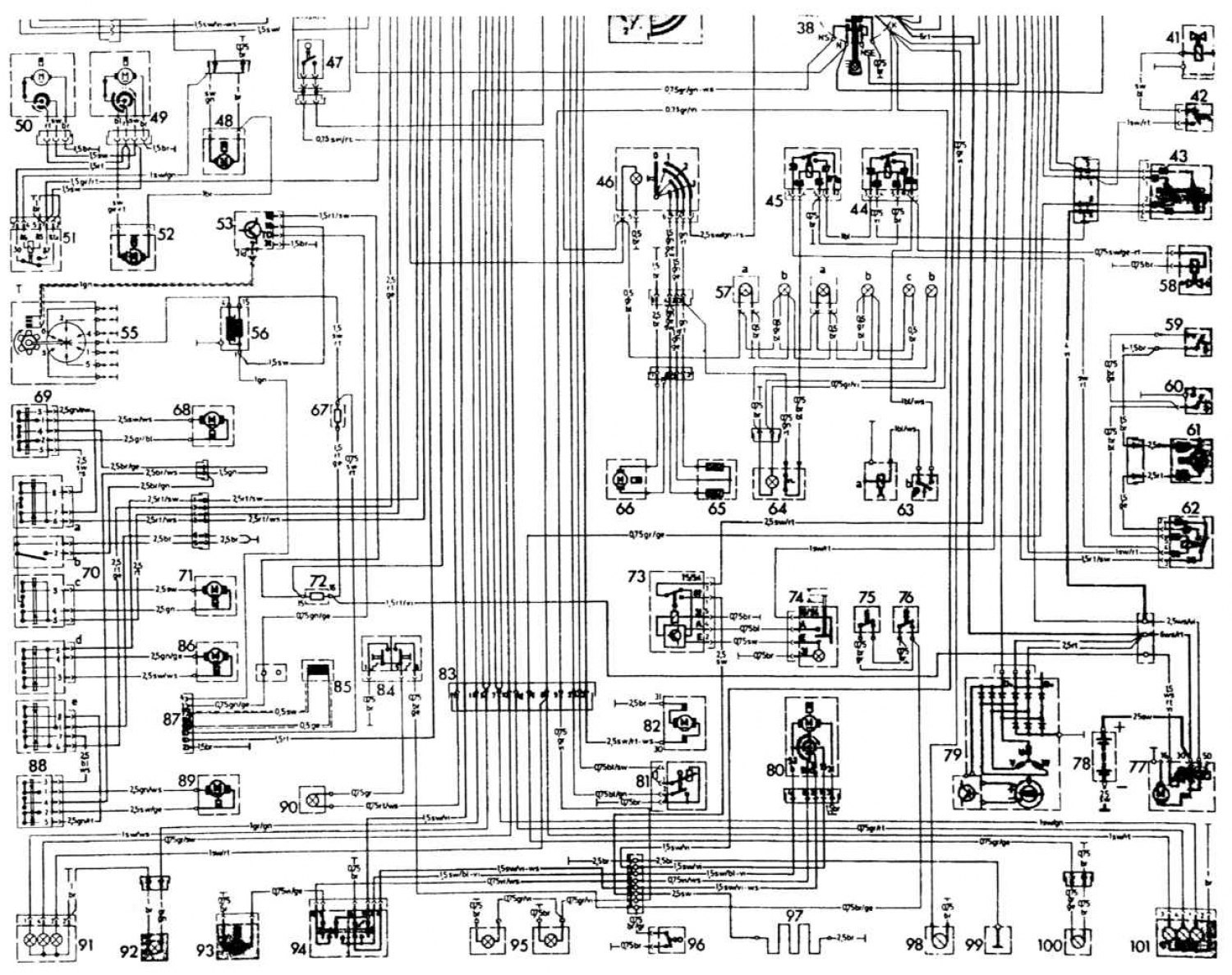

Принципиальная электрическая схема электрооборудования (2)
Легенда принципиальной электрической схемы электрооборудования
[Текст предоставил этот ресурс autoinstruction.ru]
| № | Обозначение |
| 1 | Левая блок-фара: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| 2 | Датчик контрольной лампы уровня тормозной жидкости |
| 3 | Контактный датчик износа накладок левого переднего тормоза |
| 4 | Контактный датчик износа накладок правого переднего тормоза |
| 5 | Комбинация приборов: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| f |
|
| g |
|
| h |
|
| i |
|
| j |
|
| k |
|
| l |
|
| m |
|
| 6 | Прикуриватель с лампой освещения пепельницы |
| 7 | Радиоприемник* |
| 8 | Правая блок-фара: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| 9 | Выключатель режима пусковой подачи топлива |
| 10 | Клапан пускового топлива |
| 11 | Автоматическая антенна* |
| 12 | Выключатель контрольной лампы стояночного тормоза |
| 13 | Датчик указателя температуры охлаждающей жидкости |
| 14 | Контакт включения аварийного звукового сигнализатора |
| 15 | Передний плафон с выключателем |
| 16 | Выключатель плафона в стойке левой передней двери |
| 17 | Выключатель плафона в стойке правой передней двери |
| 18 | Двухтональный звуковой сигнал (фанфары) |
| 19 | Датчик программного регулятора скорости движения* |
| 20 | Блок управления программного регулятора скорости движения* |
| 21 | Исполнительный привод программного регулятора скорости движения* |
| 22 | Электронный выключатель/реле-прерыватель аварийной сигнализации |
| 23 | Выключатель освещения вещевого ящика |
| 24 | Плафон освещения вещевого ящика |
| 25 | Блок плавких предохранителей |
| 26 | Нагревательный элемент системы управления прогревом двигателя |
| 27 | Реле топливного насоса системы управления прогревом двигателя |
| 28 | Предохранительный выключатель порога гидротрансформатора |
| 29 | Реле I включения стеклоподъемников* |
| 30 | Реле II включения стеклоподъемников* |
| 31 | Дверной выключатель стеклоподъемника* |
| 32 | Переключатель программного регулятора скорости движения*: |
| А |
|
| V |
|
| SP |
|
| В |
|
| 33 | Комбинированный подрулевой переключатель: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| I |
|
| II |
|
| III |
|
| 34 | Выключатель звукового сигнала |
| 35 | Электродвигатель очистителя ветрового стекла |
| 36 | Реле прерывистого режима работы очистителя ветрового стекла |
| 37 | Выключатель зажигания |
| 38 | Поворотный выключатель освещения |
| 39 | Электродвигатель люка в крыше* |
| 40 | Выключатель люка в крыше с электроприводом* |
| 41 | Электромагнитный клапан автоматической трансмиссии* |
| 42 | Выключатель ножного включения низшей передачи* |
| 43 | Выключатель блокировки стартера и света заднего хода* |
| 44 | Реле кондиционера II* |
| 45 | Реле кондиционера I* |
| 46 | Выключатель вентилятора с освещением |
| 47 | Выключатель стоп-сигналов |
| 48 | Насос омывателя ветрового стекла |
| 49 | Электродвигатель очистителя левой фары* |
| 50 | Электродвигатель очистителя правой фары* |
| 51 | Реле очистителей фар* |
| 52 | Насос омывателей фар* |
| 53 | Транзисторный коммутатор зажигания |
| 54 | Бесконтактный распределитель зажигания |
| 55 | Свечи зажигания |
| 56 | Катушка зажигания |
| 57 | Освещение: |
| а |
|
| b |
|
| с |
|
| 58 | Переключающий клапан системы стабилизации оборотов холостого хода* |
| 59 | Термоэлектрический выключатель (62°С) осушителя кондиционера* |
| 60 | Термоэлектрический выключатель (100°С) |
| 61 | Добавочный вентилятор* |
| 62 | Реле добавочного вентилятора* |
| 63а | Электромагнитная муфта компрессора кондиционера* |
| 63b | Датчик аварийного давления компрессора кондиционера* (включение при 2,6 кгс/см 2 , выключение при 2,0 кгс/см 2 ) |
| 64 | Переключатель выбора температуры кондиционера* |
| 65 | Добавочное сопротивление электродвигателя вентилятора |
| 66 | Электродвигатель вентилятора |
| 67 | Добавочное сопротивление 0,6 Ом |
| 68 | Электродвигатель стеклоподъемника левой задней двери* |
| 69 | Выключатель стеклоподъемника левой задней двери* |
| 70 | Блок выключателей стеклоподъемников*: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| 71 | Электродвигатель стеклоподъемника левой передней двери* |
| 72 | Добавочное сопротивление 0,4 Ом |
| 73 | Реле времени обогрева заднего стекла* |
| 74 | Выключатель обогрева заднего стекла* |
| 75 | Выключатель плафона в стойке правой задней двери* |
| 76 | Выключатель плафона в стойке левой задней двери* |
| 77 | Стартер |
| 78 | Аккумуляторная батарея |
| 79 | Генератор с электронным регулятором напряжения |
| 80 | Электродвигатель очистителя стекла двери задка |
| 81 | Датчик указателя уровня топлива |
| 82 | Топливный насос |
| 83 | Разъем жгута проводов к задним фонарям |
| 84 | Выключатель заднего плафона с фиксатором |
| 85 | Датчик ВМТ |
| 86 | Электродвигатель стеклоподъемника правой передней двери* |
| 87 | Колодка диагностики |
| 88 | Выключатель стеклоподъемника правой задней двери* |
| 89 | Электродвигатель стеклоподъемника правой задней двери* |
| 90 | Задний плафон |
| 91 | Левый задний фонарь: |
| а |
|
| b |
|
| с |
|
| 92 | Задний противотуманный фонарь |
| 93 | Насос омывателя стекла двери задка |
| 94 | Выключатель с фиксатором электродвигателя омывателя стекла двери задка |
| 95 | Лампа освещения номерного знака |
| 96 | Выключатель двери задка/замок двери задка |
| 97 | Элемент обогрева заднего стекла* |
| 98 | Лампа освещения кулисы рычага переключения передач |
| 99 | Точка соединения с «массой» проводки двери задка |
| 100 | Лампа света заднего хода |
| 101 | Правый задний фонарь: |
| а |
|
| b |
|
| с |
|
* В зависимости от комплектации.
