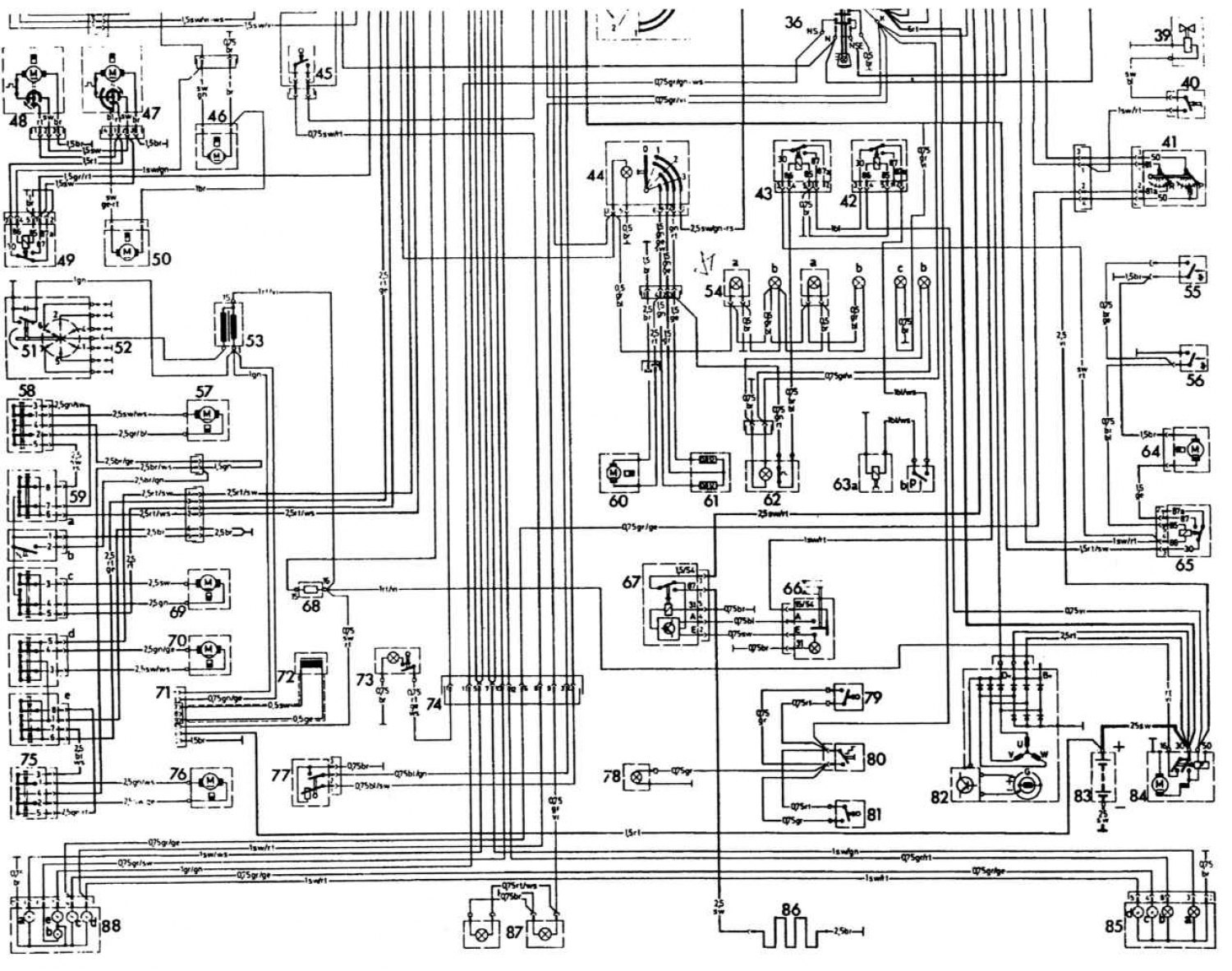

Принципиальная электрическая схема электрооборудования (1)
Принципиальная электрическая схема электрооборудования (2)
Легенда принципиальной электрической схемы электрооборудования
| № | Обозначение |
| 1 | Левая блок-фара: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| 2 | Датчик контрольной лампы уровня тормозной жидкости |
| 3 | Контактный датчик износа накладок левого переднего тормоза |
| 4 | Лампа освещения кулисы рычага переключения передач* |
| 5 | Комбинация приборов: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| f |
|
| g |
|
| h |
|
| i |
|
| j |
|
| k |
|
| l |
|
| 6 | Прикуриватель с лампой освещения пепельницы |
| 7 | Радиоприемник* |
| 8 | Правая блок-фара: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| 9 | Спираль обогрева автоматической воздушной заслонки |
| 10 | Электромагнитный запорный клапан топлива холостого хода II |
| 11 | Автоматическая антенна* |
| 12 | Выключатель контрольной лампы стояночного тормоза |
| 13 | Датчик температуры охлаждающей жидкости |
| 14 | Контактный датчик износа накладок правого переднего тормоза |
| 15 | Передний плафон с выключателем |
| 16 | Выключатель плафона в стойке левой двери |
| 17 | Выключатель плафона в стойке правой двери |
| 18 | Звуковой сигнал |
| 19 | Датчик программного регулятора скорости движения* |
| 20 | Усилитель программного регулятора скорости движения* |
| 21 | Исполнительный привод дроссельной заслонки* |
| 22 | Выключатель/реле-прерыватель 4-сторонней аварийной сигнализации |
| 23 | Выключатель плафона освещения вещевого ящика |
| 24 | Плафон освещения вещевого ящика |
| 25 | Блок плавких предохранителей |
| 26 | Электромагнитный запорный клапан топлива холостого хода I |
| 27 | Реле I включения стеклоподъемников* |
| 28 | Реле II включения стеклоподъемников* |
| 29 | Дверной выключатель стеклоподъемника* |
| 30 | Выключатель звукового сигнала |
| 31 | Комбинированный подрулевой переключатель: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| I |
|
| II |
|
| III |
|
| 32 | Переключатель программного регулятора скорости движения: |
| А |
|
| V |
|
| SP |
|
| В |
|
| 33 | Электродвигатель очистителя ветрового стекла |
| 34 | Реле прерывистого режима работы очистителя ветрового стекла |
| 35 | Включатель зажигания |
| 36 | Поворотный выключатель освещения |
| 37 | Электродвигатель люка в крыше* |
| 38 | Выключатель люка в крыше с электроприводом* |
| 39 | Электромагнитный клапан автоматической трансмиссии* |
| 40 | Выключатель ножного включения низшей передачи* |
| 41 | Выключатель блокировки стартера и света заднего хода* |
| 42 | Реле кондиционера II* |
| 43 | Реле кондиционера I* |
| 44 | Выключатель вентилятора с освещением |
| 45 | Выключатель стоп-сигналов |
| 46 | Насос омывателя ветрового стекла |
| 47 | Электродвигатель очистителя левой фары* |
| 48 | Электродвигатель очистителя правой фары* |
| 49 | Реле очистителей фар* |
| 50 | Насос омывателей фар* |
| 51 | Распределитель зажигания* |
| 52 | Свечи зажигания |
| 53 | Катушка зажигания |
| 54 | Освещение: |
| а |
|
| b |
|
| с |
|
| 55 | Термоэлектрический выключатель (62°С) осушителя кондиционера* |
| 56 | Термоэлектрический выключатель (100°С) |
| 57 | Электродвигатель стеклоподъемника левой задней двери* |
| 58 | Выключатель стеклоподъемника левой задней двери* |
| 59 | Блок выключателей стеклоподъемников*: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
| 60 | Электродвигатель вентилятора |
| 61 | Добавочное сопротивление электродвигателя вентилятора |
| 62 | Переключатель выбора температуры воздуха системы кондиционирования с освещением* |
| 63а | Электромагнитная муфта включения компрессора кондиционера* |
| 63b | Датчик аварийного давления компрессора кондиционера* (включение при 2,6 кгс/см 2 , выключение при 2,0 кгс/см 2 ) |
| 64 | Добавочный вентилятор* |
| 65 | Реле добавочного вентилятора* |
| 66 | Выключатель обогрева заднего стекла |
| 67 | Реле времени обогрева заднего стекла |
| 68 | Добавочное сопротивление 1,8 Ом |
| 69 | Электродвигатель стеклоподъемника левой передней двери* |
| 70 | Электродвигатель стеклоподъемника правой передней двери* |
| 71 | Колодка диагностики |
| 72 | Датчик ВМТ |
| 73 | Лампа освещения багажного отделения |
| 74 | Разъем проводки к потребителям задней части автомобиля |
| 75 | Выключатель стеклоподъемника правой задней двери* |
| 76 | Электродвигатель стеклоподъемника правой задней двери* |
| 77 | Датчик указателя уровня топлива |
| 78 | Задний плафон освещения салона |
| 79 | Выключатель плафона в стойке левой задней двери* |
| 80 | Выключатель заднего плафона освещения салона* |
| 81 | Выключатель плафона в стойке правой задней двери* |
| 82 | Генератор с электронным регулятором напряжения |
| 83 | Аккумуляторная батарея |
| 84 | Стартер |
| 85 | Правый задний фонарь: |
| а |
|
| b |
|
| с |
|
| d |
|
| 86 | Элемент обогрева заднего стекла* |
| 87 | Лампа освещения номерного знака |
| 88 | Левый задний фонарь: |
| а |
|
| b |
|
| с |
|
| d |
|
| е |
|
* В зависимости от комплектации.
Обозначение цвета проводов
| Обозначение | Расшифровка |
| bl | голубой |
| br | коричневый |
| el | цвета слоновой кости |
| ge | желтый |
| gn | зеленый |
| gr | серый |
| nf | бесцветный |
| rs | розовый |
| rt | красный |
| sw | черный |
| vi | фиолетовый |
| ws | белый |
Первые две буквы обозначают цвет провода, вторые две буквы цвет полоски на проводе. Цифры рядом с обозначением расцветки провода указывают его сечение в мм 2 .
