Разборка и сборка дифференциала — разборка и проверка (Mercedes C-Class W203)

0

В редукторах главных передач применяются дифференциалы диаметром 185 и 198 мм.

Дифференциал

Разборка

1. Закрепите корпус дифференциала (13).



2. Выбейте роликовый палец (19) и палец дифференциала (16) из корпуса дифференциала (13) с помощью выколотки.

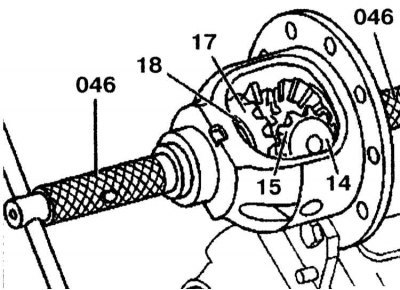

3. Снимите сателлиты (15) со сферическими прокладками (14) и конические шестерни приводных валов (17) с упорными прокладками (18).



4. Проверьте каждый элемент на отсутствие износа.

Сборка

[Источник статьи доступен на сайте: www.autoinstruction.ru]

1. Вставьте штифт (046) в отверстие в корпусе дифференциала (обратитесь к сопроводительной иллюстрации).

2. Установите обе конические шестерни приводных валов (17) с упорными прокладками (18) на штифт в корпусе дифференциала.



3. Установите оба сателлита (15) со сферическими прокладками (14) и проверните их с помощью штифта (046).

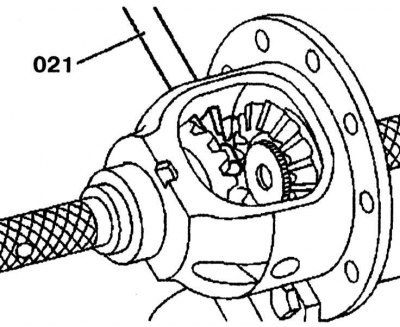

4. Вместо пальца дифференциала вставьте штифт (021) в корпус дифференциала для закрепления конических шестерён приводных валов и сателлитов.

Проверка

1. Проверьте момент вращения дифференциала. Он должен составлять 5-30Нм.

2. Установите палец дифференциала (16) и роликовый палец (19).

3. Извлеките корпус дифференциала из тисков.
