(на примере двигателя 611)

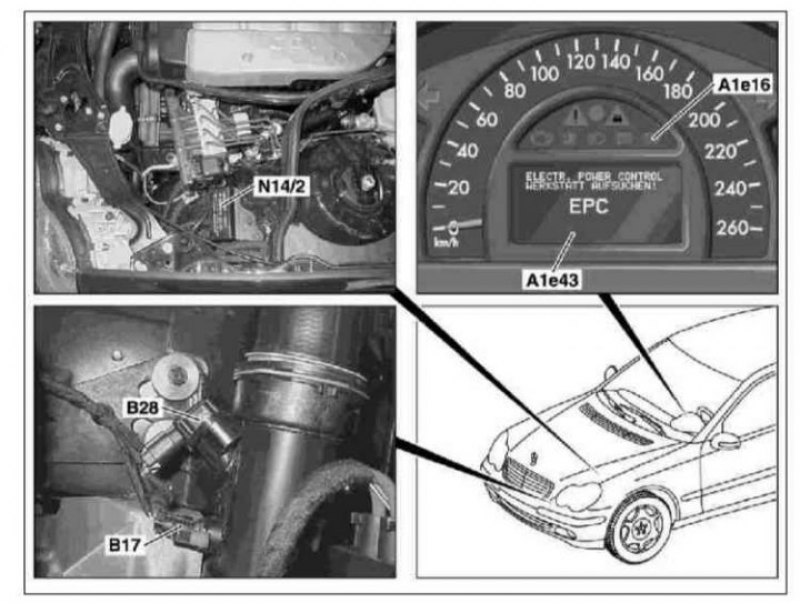

A1e16 - Контрольная лампа преднакала; A1e43 - Контрольная лампа отказов EPC; B17 - Датчик температуры всасываемого воздуха (IAT); B28 - Датчик давления; N14/2 - Выходной каскад свечей накаливания; N10/1 - Передний блок управления SAM с коробкой предохранителей и реле; N3/9 - Блок управления CDI; Y31/1 - Трансдюсер вакуума EGR; Y31/5 - Вакуумный трансдюсер заслонки управления давлением/управления давлением наддува
B37 - Датчик положения педали; S40 - Датчик-выключатель темпостата; S40/3 - Датчик-выключатель педали сцепления
ТНВД, топливоподкачивающий насос, топливный фильтр и охладитель топлива (1 из 2)
1 - Крышка клапана отключения, 200CDI/220CDI; 2 - Крышка форсунки, 270CDI; 3 - Клапан отключения топлива, 8Нм; 4 - Промежуточный элемент; 5 - Держатель промежуточного элемента, 9Нм; 6 - ТНВД, 14Нм; 7 - Держатель трубопровода; 8 - Уплотнительное кольцо; 9 - Топливоподкачивающий насос, 9Нм; 10 - Поводок; 11 - Уплотнительное кольцо
ТНВД, топливоподкачивающий насос, топливный фильтр и охладитель топлива (2 из 2)
1 - Топливный фильтр; 2 - Держатель; 3 - Топливный трубопровод, топливоподкачивающий насос к клапану отключения; 4 - Держатель, топливный трубопровод к насосу охлаждающей жидкости; 5 - Топливный трубопровод; 6 - Шланг; 7 - Топливный трубопровод, топливный фильтр к топливоподкачивающему насосу; 8 - Топливный трубопровод, ТНВД к клапану регулировки давления; 9 - Изолированный шланг для дренажного трубопровода; 10 - Дренажный трубопровод; 11 - Кольцевой элемент, дренажный трубопровод к топливному фильтру; 12 - Полый болт, дренажный трубопровод к топливной распределительной магистрали; 13 - Шланг, топливная магистраль к охладителю топлива; 14 - Охладитель топлива, 14Нм; 15 - Прокладка внутренняя; 16 - Теплообменник топлива; 17 - Крышка; 18 - Топливный фильтр с держателем; 19 - Шланг; 20 - Прокладка нижняя; 21 - Корпус теплообменника топлива; Только двигатель 2.7 л; 30 - Топливный трубопровод, топливный фильтр к топливоподкачивающему насосу; 31 - Топливный фильтр; 32 - Трубопровод; 33 - Уплотнительное кольцо; 34 - Фильтрующий элемент
Вакуумные линии. Двигатель 611.692
1 - К правому и левому преобразователю давления; 2 - Рабочий вакуум, атмосферное давление, управляющий вакуум; 3 - Шланг к турбокомпрессору; 4 - Вакуумная коробка для регулировки направляющих лопаток турбокомпрессора; 5 - Изолированный шланг; 6 - Преобразователь давления, левый регулировочный клапан; 7 - Фильтр левый, правый; 8 - Защитное кольцо; 9 - Соединительный элемент; 10 - Зажимной элемент; 11 - Держатель устройства рециркуляции отработавших газов; 12 - Держатель на продольной балке; 13 - Соединительный шланг; 14 - Резервуар; 15 - Преобразователь давления, управление наддувом
