Снятие
Предупреждение! Обеспечьте хорошее вентилирование рабочего места! Пары топлива ядовиты, избегайте применения открытого огня из-за опасности возникновения пожара!
1. Отсоедините от клеммы аккумуляторной батареи провод массы (–).
Внимание! При этом стирается противоугонный код радио.
2. Уменьшите давление паров топлива, для этого кратковременно откройте крышку наливной горловины топливного бака.
3. Снимите поперечную трубу воздушного фильтра.

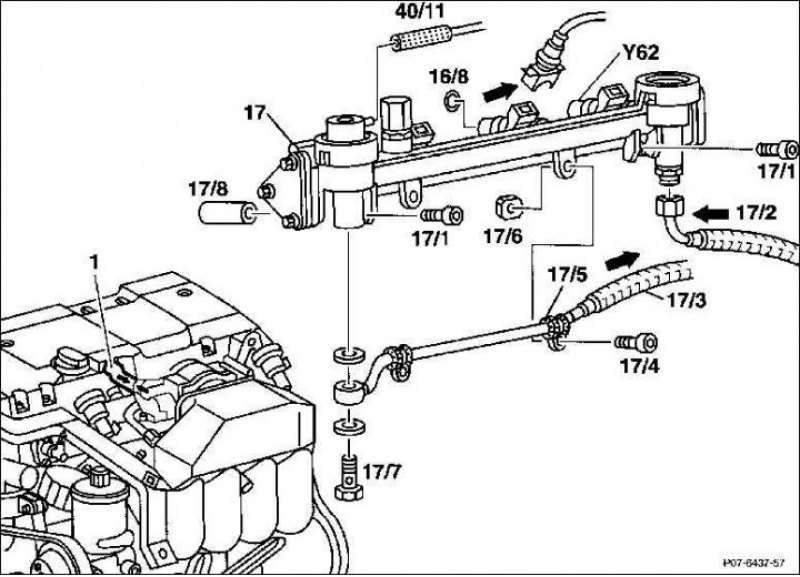

4. Снимите шланг (1) для удаления воздуха из картера.
5. Снимите шланг (40/11), находящийся под разрежением.
6. Снимите с катушки зажигания провода высокого напряжения и отсоедините их от пружинных зажимов на устройстве крепления.
7. Выкрутите болты (17/4) из зажимов топливопровода (17/5). Обратите внимание на то, чтобы не выпали гайки (17/6).
8. Открутите подающий (17/2) и сливной (17/3) топливопроводы. Для этого ослабьте накидную гайку и пустотелый болт (17/7).
Внимание! Перед разъединением топливопроводов уложите толстые тряпки поверх соединений для того, чтобы уловить остатки топлива, выбрасываемые возможно сохранившимся остаточным давлением.
9. Снимите штекерные разъемы клапанных форсунок (стрелки).
10. Выкрутите болты (17/1) и снимите распорные втулки (17/8).
11. Осторожно вытяните из впускного газопровода топливный распределитель (17) вместе с клапанными форсунками.
Установка
1. Вставьте топливный распределитель с новыми уплотнительными кольцами круглого сечения.
(Перейдите к источнику по ссылке: autoinstruction.ru)
2. Вставьте распорные втулки и привинтите топливный распределитель.
3. Надвиньте штеккерный разъем для клапанных форсунок.
4. Навинтите топливопроводы с новыми уплотнительными кольцами.
5. Закрепите сливной трубопровод на топливном распределителе при помощи зажимов.
6. Насадите провода высокого напряжения на катушки зажигания и закрепите их в пружинных зажимах на устройстве крепления.
7. Насаживайте шланг для удаления воздуха из картера так, чтобы стрелки на шланге и резиновом фланце стояли напротив друг друга.
8. Установите поперечную трубу воздушного фильтра.
9. Присоедините к клемме аккумуляторной батареи провод массы (–).
10. Установите время на часах.
11. Введите противоугонный код радио.
12. Запустите двигатель и проверьте герметичность мест соединения топливопроводов.
