Термодатчик расположен на левой стороне поперечной трубы воздушного фильтра.
Снятие

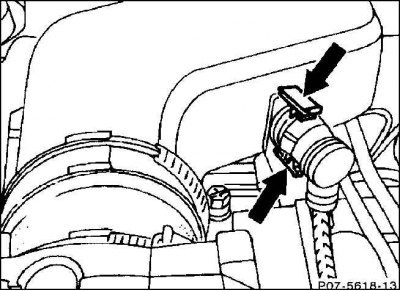

Снимите термодатчик вместе со штеккерным разъемом, для этого сожмите обе скобы (стрелки).
Проверка
1. Снимите штеккерный разъем.
2. Подвесьте термодатчик в водяной бане и медленно нагревайте ее.
3. Проверьте омметром сопротивление термодатчика. Измеренное значение считается нормальным, если оно находится внутри допуска 5% (см. таблицу Сопротивление термодатчика).
4. Если при измерениях термодатчик не достигает заданных значений, его следует заменить.
Установка
1. Насадите штеккерный разъем провода.
2. Проверьте на отсутствие повреждений и пористость уплотнительное кольцо круглого сечения.
3. Вставьте термодатчик с уплотнительным кольцом. Выжимайте наружу скобы до тех пор, пока они не зафиксируются со щелчком.
Сопротивление термодатчика
| Температура | Сопротивление |
| +10°С | ок. 9670 Ом |
| +20°С | ок. 6060 Ом |
| +30°С | ок. 3900 Ом |
| +40°С | ок. 2600 Ом |
| +50°С | ок. 1760 Ом |
| +60°С | ок. 1220 Ом |
| +70°С | ок. 860 Ом |
| +80°С | ок. 620 Ом |
