Проверка
1. Затяните стояночный тормоз, затем поднимите переднюю часть автомобиля и установите на опоры (см. "Подъем автомобиля и установка на опоры").
2. Внимательно проверьте резиновые муфты, которые соединяют карданную передачу с коробкой передач и главной передачей. Обратите внимание на повреждения типа трещин, расслаивания или общего разрушения. При необходимости, замените муфту следующим образом.
Замена
Замечание: Потребуются новые гайки муфты карданной передачи.
3. Снимите карданную передачу, как описано в параграфе 7.
Передняя муфта
4. Нанесите метки совмещения между муфтой и гасителем вибрации (там где устанавливается) и карданным валом.
5. Отверните гайки крепления, затем извлеките болты и снимите муфту с карданной передачи. Проверьте состояние гасителя вибрации, При обнаружении износа или повреждения, замените.
6. Расположите гаситель вибрации (там где устанавливается) по меткам, выполненным перед снятием. На моделях где центры отверстий болтов смещены на 40 мм от центра вала (диаметр центров отверстий под болты равен 80 мм) гаситель следует располагать таким образом. чтобы отлитый указатель был направлен так, как показано на рисунке (см. рис. 8.6, а, б).
Рис. 8.6. а. Установка гасителя вибрации

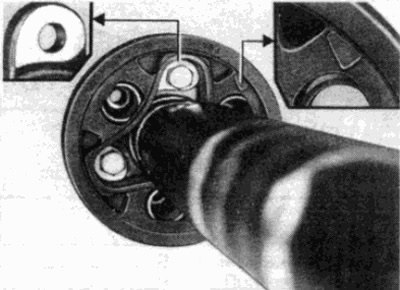

Рис. 8.6, б. На моделях где центры отверстий под болты смещены на 40 мм от центра вала, гаситель вибрации следует устанавливать так, чтобы указатель был ориентирован как на рис.
7. На моделях где центры отверстий под болты располагаются на 45 мм или более от центра вала (диаметр 90 мм и более), расположите гаситель таким образом, чтобы стрелка указывала в сторону возвышающегося прилива на фланце (см. рис. 8.7, а, б).

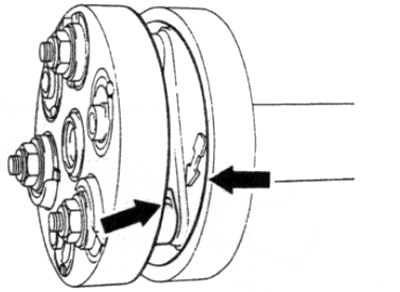

Рис. 8.7, а. На моделях где центры отверстий расположены на 45 мм или более от центра, расположите гаситель вибрации таким образом, чтобы стрелка указывала в сторону возвышающегося прилива на фланце (показан стрелкой) — модели выпуска до 12/89

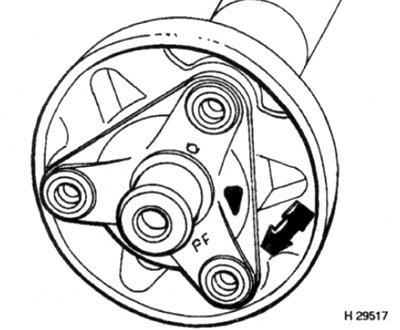

Рис. 8.7, б. Расположение стрелки совмещения гасителя вибрации — модели выпуске после 01/90
8. Установите новую муфту на вал, убедившись что сторона с надписью "dese seite zur gelenkwelle" обращена в сторону карданного вала (там где это необходимо) (см. рис. 8.8). Вставьте болты крепления, затем установите новые гайки крепления и затяните их с требуемым техническими данными усилием.
Рис. 8.8. Установите резиновую муфту, убедившись что сторона с надписью обращена в сторону гасителя / карданного вала
9. Установите карданную передачу, как описано в параграфе 7.
Задняя муфта
10. Отверните гайки крепления, затем вытащите болты и снимите муфту с карданной передачи.
Источник материала этот сайт AutoInstruction.ru
11. Установите новую муфту, затем установите болты крепления и новые гайки, затягивая их с требуемым усилием.
12. Установите карданную передачу, как описано в параграфе 7.
