Замечание: В данном параграфе описаны модели, оборудованные стандартной автоматической системой отопления салона — не рассматриваются модели, оснашенные системой кондиционирования воздуха; за дополнительной информацией обратитесь к параграфу 9.
Узел отопителя
Снятие
1. Слейте жидкость из системы охлаждения, как описано в Главе 1.
2. Снимите панель приборов, как описано в Главе 11.
3. Ослабьте хомут крепления троса с левой стороны узла отопителя и отверните винт на разъеме.
4. Отсоедините разъем с обратной стороны выключателя электродвигателя вентилятора отопителя (см. рис. 8.4).
Информация представлена на сайте: Autoinstruction.ru
Рис. 8.4. Детали узла отопителя: 1. Уплотнение; 2. Сопло обдува; 3. Отопитель; 4. Вакуумный выключатель; 5. Распределитель воздуха; 6. Вакуумный выключатель; 7. Крышки; 8. Выключатель вентилятора отопителя; 9. Лампа; 10. Кнопки выключателя; 11. Кронштейн выключателя
5. Отсоедините вакуумные линии и провод от лампы освещения блоком управления отопителем.
6. Отсоедините шланг питания радиатора отопителя с обратной стороны головки цилиндров.
7. Расположите емкость снизу под двигателем под отсоединяемым шлангом.
8. Отсоедините возвратный шланг радиатора отопителя на корпусе термостата. Пользуясь сжатым воздухом от ножного насоса, выдавите остатки охлаждающей жидкости из радиатора отопителя, вставив шланг насоса в отверстие возвратного шланга радиатора отопителя. Охлаждающая жидкость вытеснится из отверстия в подставленную емкость.
9. Отверните два болта и отделите трубку возвратного шланга от фланца радиатора отопителя (см. рис. 8.9).

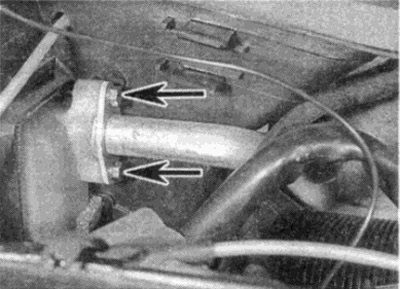

Рис. 8.9. Отверните болты трубки обратного потоке (см. рис. 8.9).
10. Стяните правый воздушный патрубок на блоке отопителя ниже трубки возврата жидкости.
11. Отверните два болта и отделите трубку подачи жидкости от фланца на другой стороне радиатора отопителя.
12. Стяните левый воздушный патрубок на блоке отопителя ниже подводящей трубки радиатора отопителя.
13. Вытащите из перегородки моторного отсека с правой стороны держатель подводящей трубки.
14. Отверните гайку опорного кронштейна ниже держателя подводящей трубки.
15. Отверните гайку правого кронштейна под возвратной трубкой.
16. Отверните сверху блока отопителя две гайки крепления.
17. Отсоедините трос управления на выключателе электродвигателя вентилятора отопителя.
18. Отсоедините трос управления на основной заслонке на боковой поверхности блока отопителя.
19. Снимите блок отопителя с опорных шпилек, поднимите его вверх и удалите с автомобиля.
Установка
20. Установка проводится в обратном порядке. При подсоединении троса управления вентилятором отопителя подсоедините и закрепите трос на выключателе, затем передвиньте выключатель в положение вентилятора "МАХ". Подсоедините конец троса управления к рычагу основной воздушной заслонки, откройте заслонку до упора, затем закрепите оболочку троса.
21. По окончании заполните систему охлаждения, как описано в Главе 1.
Радиатор отопителя
Снятие
22. Снимите блок отопителя, как описано ранее в данном параграфе.
23. Отверните винты на впускном патрубке отопителя.
24. Аккуратно отстегните все фиксаторы вдоль верхней поверхности на обоих сторонах и на нижней поверхности блока отопителя.
25. Отсоедините рычажный механизм с левого и правого рычагов устройства, предохраняющего от запотевания.
26. Вдавите замок на левой заслонке канала против запотевания стекол, одновременно вытаскивая рычаг соединителя тяги.
27. Вытащите прокладки с левого и правого соединений сопла против запотевания стекол.
28. Вытолкните соединительные рычаги заслонок смешивания воздуха на левом и правом рычагах
29. Вытащите из сферических углублений шаровые головки соединительных рычагов левой и правой заслонок смешивания воздуха.
30. Разделите две половинки блока отопителя и снимите заслонки смешивания воздуха.
31. Отверните винты крепления рамы радиатора отопителя. Снимите раму и извлеките радиатор отопителя.
Установка
32. Установка проводится в обратном порядке.
Электродвигатель вентилятора отопителя
Снятие
33. Снимите крышку впускного патрубка сверху короба воздухопритока, как описано в Главе 12.
34. Отсоедините вакуумный шланг на клапане отопителя (см. рис. 8.34).

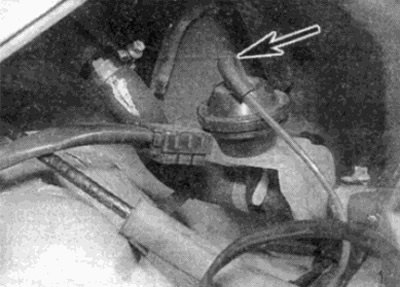

Рис. 8.34. Отсоедините вакуумный шланг (показан стрелкой)
35. Отверните два винта на крышке электровентилятора отопителя (см. рис. 8.35).

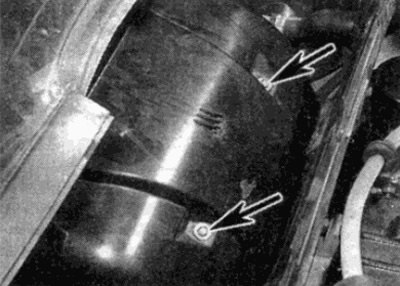

Рис. 8.35. Отверните винты крышки электровентиляторе отопителя (показаны стрелками)
36. Поднимите резиновую уплотнительную полоску с внутренней стенки перегородки моторного отсека и отверните с каждой стороны по два винта крепления перегородки (см. рис. 8.36).

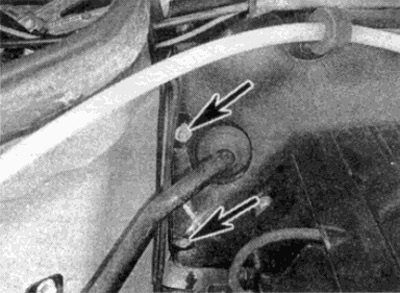

Рис. 8.36. Винты крепления внутренней перегородки моторного отсеке (показаны стрелками)
37. Сместите стенку перегородки вверх и вперед. затем снимите крышку электровентилятора отопителя.
38. Освободите хомуты кабеля и отсоедините штекер электродвигателя.
39. Отверните болты крепления электровентилятора отопителя и снимите электродвигатель в сторону от корпуса (см. рис. 8.39).

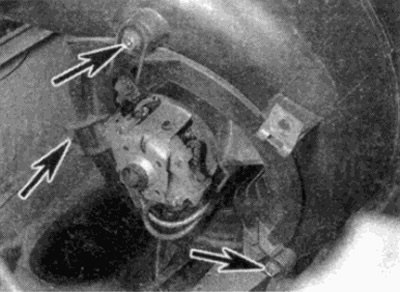

Рис. 8.39. Болты крепления электродвигателя отопителя
Установка
40. Установка проводится в обратном порядке. Клапан отопителя
Клапан отопителя
Снятие
41. Снимите крышку впускного патрубка сверху короба воздухопритока, как описано в Главе 12.
42. Медленно отверните крышку расширительного бачка, чтобы понизить давление в системе охлаждения
43. Отсоедините вакуумный шланг от клапана отопителя, расположенный рядом с электровентилятором отопителя в коробе воздухопритока.
44. Отсоедините шланги охлаждения и снимите клапан с кронштейна.
Установка
45. Установка проводится в обратном порядке. Однако, учтите что боковая сторона клапана, обозначенная "water inlet" ("вход воды") должен быть обращен в сторону к двигателю. По окончании, долейте охлаждающую жидкость.
