Замечание: Действия по снятию и установке датчиков системы охлаждения, включаемых в системы питания и зажигания, описаны в соответствующих частях Главы 4.
Датчик уровня охлаждающей жидкости
Снятие
1. Датчик расположен сбоку на расширительном бачке (см. рис. 6.1). Проверьте что двигатель остыл, затем, следуя описанию в Главе 1, частично слейте жидкость из системы охлаждения, чтобы освободить расширительный бачок.

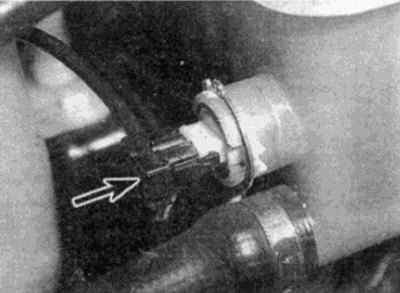

Рис. 6.1. Расположение датчика уровня охлаждающей жидкости (показан стрелкой)
2. Проверьте, что зажигание выключено, затем отсоедините штекер от разъема датчика уровня жидкости.
3. Снимите стопорное кольцо и извлеките датчик из расширительного бачка. Удалите уплотнительное кольцо, если оно ослабло.
4. Подсоедините между контактами датчика пробник или мультиметр, установленный на измерение сопротивления. Удерживая поплавок в верхней точке, сопротивление должно быть большим (цепь разомкнута). Если поплавок опустить, чтобы он висел в нижней точке своего хода, цепь должна замкнуться и сопротивление равно нулю.
Установка
5. Установка проводится в обратном порядке. Учтите следующие особенности:
- а) Установите на корпус датчика новое уплотнительное кольцо.
- б) По окончании, долейте в систему охлаждающую жидкость, как описано в Главе 1.
Датчик указателя температуры охлаждающей жидкости
Снятие
6. Датчик, который управляет прибором, указывающим температуру охлаждающей жидкости, вворачивается в верхнюю часть головки цилиндров с левой стороны двигателя. Не путайте его с датчиком температуры охлаждающей жидкости в системе питания / зажигания, который крепится рядом.
7. Проверьте что двигатель остыл, затем следуя, описанию в Главе 1, частично слейте жидкость из системы охлаждения, чтобы освободить расширительный бачок.
8. Убедитесь, что зажигание выключено, затем отсоедините штекер от разъема датчика.
9. Выверните датчик из головки цилиндров и удалите уплотнительное кольцо.
Установка
10. Установка проводится в обратном порядке. Учтите следующие особенности:
- а) Установите на корпус датчика новое уплотнительное кольцо.
- б) По окончании, долейте в систему охлаждающую жидкость, как описано в Главе 1.
