Снятие
1. Отсоедините отрицательную клемму аккумулятора.
2. Обратитесь к Главе 1А и слейте охлаждающую жидкость.
3. Снимите карбюратор, как описано в параграфе 10.
4. Отсоедините от коллектора вакуумный шланг сервоусилителя тормозов — отверните перепускной болт и снимите шайбы (см. рис. 11.4).

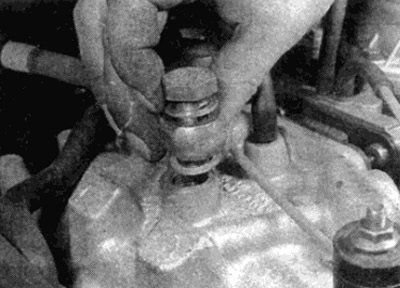

Рис. 11.4. Отсоедините вакуумный шланг сервоусилителя тормозов от впускного коллектора
5. Отсоедините от впускного коллектора вакуумные шланги системы снижения токсичности картера, автоматической коробки передач, центрального замка и системы рециркуляции выхлопных газов (EGR, там где она устанавливается). Запишите место подсоединения каждого' шланга, чтобы не перепутать при сборке.
6. Ослабьте хомуты и снимите шланги охлаждения с патрубков на впускном коллекторе.
7. Там где это требуется, освободите жгуты проводов из держателей. Отсоедините штекер провода нагревателя впускного коллектора от колодки - обратитесь за дополнительной информацией к Главе 12.
8. Отверните болты крепления и снимите стойку крепления впускного коллектора.
9. Там где это требуется, отверните болты и снимите с головки цилиндров кронштейн крепления рычажного механизма дроссельной заслонки. Сдвиньте его в сторону.
10. Отверните на головке цилиндров болт крепления кронштейна для подъема двигателя (см. рис. 11.10).

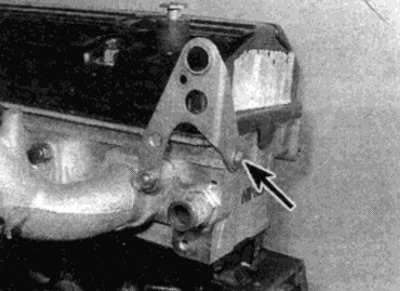

Рис. 11.10. Отверните болт (показан стрелкой) крепления кронштейна для подъема двигателя
11. Ослабьте и отверните гайки крепления, затем снимите кронштейн для подъема двигателя и впускной коллектор. Удалите прокладку.
Установка
12. Тщательно очистите сопрягаемые поверхности головки цилиндров и впускного коллектора — удалите все следы старой прокладки. Будьте осторожны, чтобы не поцарапать или задрать поверхности, поскольку это приведет к возникновению теней. Перед проведением дальнейших действий, пользуясь металлической линейкой, проверьте коробление обеих поверхностей — за дополнительной информацией обратитесь к Главе 2 часть Г.
13. Расположите новую прокладку на шпильки головки цилиндров, затем подведите коллектор к месту установки.
14. Оставшаяся часть процесса установки проводится в порядке, обратном снятию. Учтите следующие моменты:
- а) Затяните гайки крепления коллектора с требуемым усилием.
- б) Заполните систему охлаждения.
- в) Подсоедините штекер провода к нагревателю коллектора.
- г) По окончании, проверьте и при необходимости, отрегулируйте обороты х.х. и содержание СО, как описано в Главе 1А.
