Предупреждение: Данная операция должна проводиться в хорошо проветриваемом помещении.
Снятие
1. Перед началом работы следует опорожнить бензобак. Это лучше всего сделать выждав когда в результате обычной эксплуатации израсходуется почти весь бензин. Остатки следует высосать через заливную горловину сифонированием либо при помощи ручного насоса.
2. Установите автомобиль на ровной поверхности и подложите клинья под передние колеса. Поднимите заднюю часть автомобиля домкратом и надежно установите на опоры (см. "Подъем автомобиля домкратом и установка на опоры").
Предупреждение: Не рекомендуется использовать смотровую яму; пары бензина тяжелее воздуха и могут легко собираться не полу ямы, создавая потенциальную опасность.
3. Отсоедините отрицательную клемму аккумулятора.
4. Действуя снизу автомобиля, отсоедините снизу от бензобака подводящий и сливной топливопроводы, шланг вентиляции. Обозначьте шланги, чтобы правильно установить их обратно. Заглушите открытые отверстия бензобака и шлангов, чтобы уменьшить проливание бензина и не допустить попадания грязи внутрь системы питания.
5. Снимите большую резиновую втулку с бензобака.
6. Действуя из багажного отделения, отстегните держатели и отведите коврик назад. Отстегните кнопки и держатели, затем снимите панель бензобака (см. рис. 6.6, а, б).

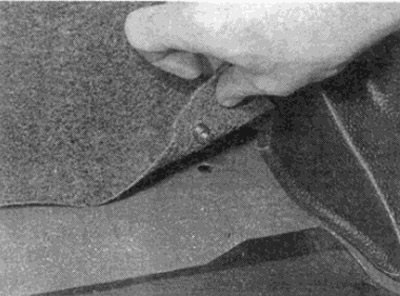

Рис. 6.6, а. Отстегните кнопки...

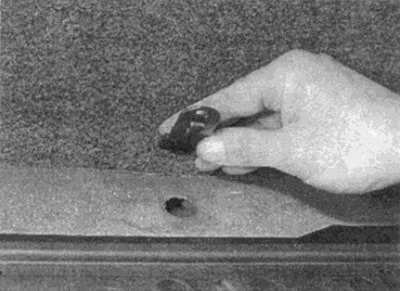

Рис. 6.6, б. ...и держатели панели бензобака
7. Обратившись к описанию в Главе 4, отсоедините штекер от разъема узла датчика уровня топлива. Освободите провод от держателей.
8. Отверните гайки крепления бензобака, слегка поднимите бензобак и снимите сливной шланг. Запомните как проложен сливной шланг, чтобы установить его так же. Отделите заливную горловину от кузова и извлеките уплотнительное кольцо (а) и рукава (см. рис. 6.8).
Рис. 6.8. Бензобак и связанные детали: 1. Заливная крышка; 2. Уплотнительное кольцо; 3. Уплотнительный рукав; 4. Бензобак; 5. Задняя набивочная полоска; 6. Закрывающая резиновая втулка; 7. Уплотнение сетчатого фильтра; 8. Фильтр; 9. Нижняя набивочная полоска; 10. Шайба; 11. Гайка; 12. Узел указателя уровня топлива; 13, 14. Уплотнительные кольца; 15. Гайка узла датчика
9. Поднимите бензобак вверх, потяните его на себя назад и удалите бензобак из багажного отделения. Снимите набивочные полоски если они не закреплены.
10. Выверните из бензобака сетчатый фильтр и удалите уплотнительное кольцо. При помощи чистого бензина удалите все следы отложений. Используя новое уплотнительное кольцо, установите и надежно заверните сетчатый фильтр.
11. Если в бензобаке обнаружите осадки или воду, снимите датчик указателя уровня топлива, как описано в параграфе 5, и прополощите бак небольшим количеством чистого бензина.
Если бензобак значительно корродирован или течет, его следует либо отремонтировать при помощи специалиста либо заменить.
Предупреждение! Не пытайтесь сами ремонтировать бензобак сваркой или пайкой. Бензобак может содержать взрывоопасную смесь воздуха с парами бензина.
Установка
12. Установка бензобака проводится в обратном порядке. Учтите следующие моменты:
- а) Там где это предусмотрено, затяните все крепежные детали с необходимым усилием.
- б) Проверьте, что набивочные полоски правильно установлены.
- в) Проверьте, что сливной шланг бензобака проложен как было до снятия.
- г) Проверьте, что штекер датчика надежно подсоединен к разъему.
- д) Совершите контрольную поездку и убедитесь, что вокруг снимавшихся деталей нет течей бензина.
