Снятие
1. Отсоедините патрубок воздухозаборника, который проложен от воздухоочистителя к передней части моторного отсека.
2. Отсоедините заборник теплого воздуха от основания клапана заслонки поступающего воздуха.
3. На моделях, оснащенных карбюратором типа Stromberg, ослабьте хомуты и снимите патрубок от воздухоочистителя к карбюратору (см. рис. 2.3, а-в).
Рис. 2.3, а. Ослабьте хомуты на карбюраторе...
Рис. 2.3, б. ...и воздухоочистителе.
Рис. 2.3, в. ...и снимите впускной патрубок — карбюратор Stromberg
4. На моделях, оборудованных карбюратором типа Pierburg, отверните гайку которая крепит впускной патрубок к крышке распределительного вала.
5. Снимите шланг вентиляции картера с патрубка нижней половины воздухоочистителя.
6. Отверните гайки, отстегните защелки и поднимите крышку воздухоочистителя. Извлеките фильтрующий элемент. Отверните гайки/ винты крепления и поднимите нижнюю часть воздухоочистителя (см. рис. 2.6, а-в). На моделях с карбюратором Pierburg удалите резиновое уплотнение.
Рис. 2.6, а. Отверните гайки...
Рис. 2.6, б. ...отстегните защелки и поднимите крышку воздухоочистителя

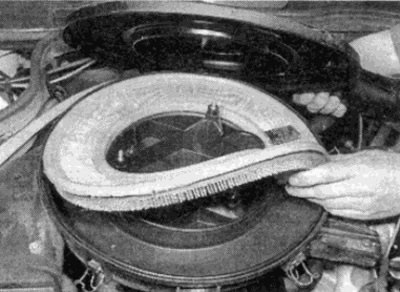

Рис. 2.6, в. Извлеките фильтрующий элемент
7. На более поздних моделях с карбюратором Stromberg и воздухоочистителем с внешними застежками, отверните гайки и отделите нижнюю часть воздухоочистителя от застежек.
Установка
9. Установка проводится в обратном порядке. Проверьте что фильтрующий элемент установлен правильным образом в соответствии с метками на его верхней поверхности. Там где это требуется, затяните все крепежные детали необходимым усилием.
