Снятие
Примечание: перед отсоединением помечайте все шланги и разъемы для правильного их подсоединения при установке.

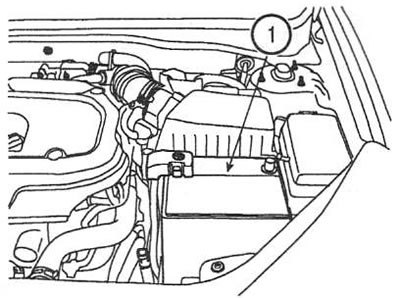

1. Отсоедините провода сначала от отрицательной, а затем - от положительной клеммы и снимите АКБ (1).
2. Отсоедините разъем датчика расхода воздуха (2). Отсоедините воздухопровод (3) и вентиляционный шланг (4). Снимите крышку воздушного фильтра (5).

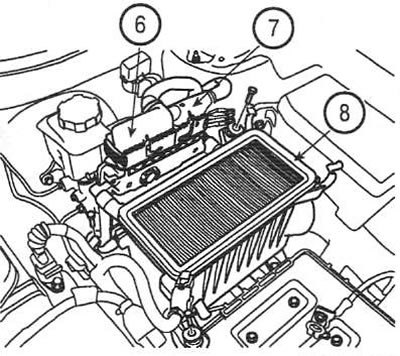

3. Отсоедините разъемы (6 и 7) блока управления двигателем. Извлеките фильтроэлемент и снимите корпус воздушного фильтра (8).
4. Снимите полку АКБ (9).

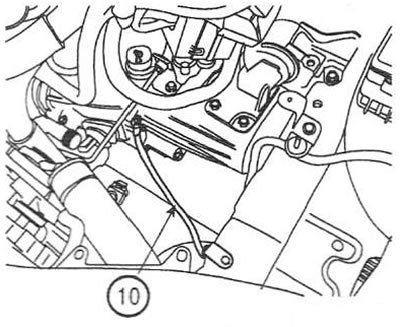

5. Отсоедините провод «массы» от коробки передач (10).
6. Снимите кронштейн трубки (11) с коробки передач.
7. Открутите два винта (12) кронштейна шланга.
8. Снимите рабочий цилиндр сцепления (13).

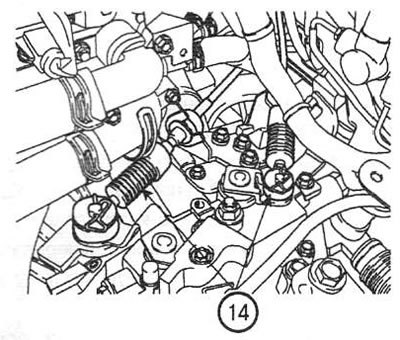

9. Отсоедините тросы переключения передач (14).
10. Отсоедините разъемы датчика спидометра (15) и выключателя фонарей заднего хода (16).
11. Снимите передний брызговик двигателя (17).
12. Снимите боковой брызговик двигателя (18).
13. Отсоедините возвратный шланг (19 ГУР и слейте жидкость в подходящую емкость.
14. Открутите болт шарнира и отсоедините вал рулевой колонки от промежуточного вала.
15. Открутите верхние винты крепления коробки передач.
16. Снимите кронштейн опоры коробки передач (20).
17. Установите траверсу со стойками и зацепите подъемные проушины двигателя крюками.
18. Отсоедините нижние рычаги подвески от поворотных кулаков.
19. Отсоедините наконечники рулевых тяг от поворотных кулаков.
20. Отсоедините штанги стабилизатора от стоек передней подвески.
21 Открутите болт передней опоры силового агрегата.
22 Открутите болт задней опоры силового агрегата.
23 Снимите эластичные подвески выпускной трубы (21).

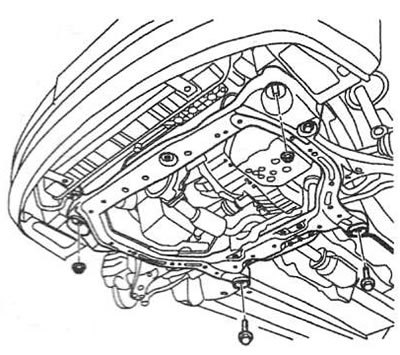

24. Открутите винты и снимите подрамник.
25. Отсоедините приводные валы (22) от коробки передач.
 |
 |

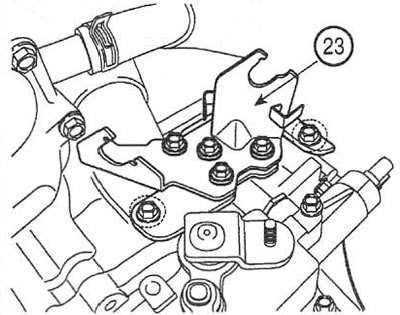

26. Открутите винты крепления кронштейна (23) тросов переключения передач.

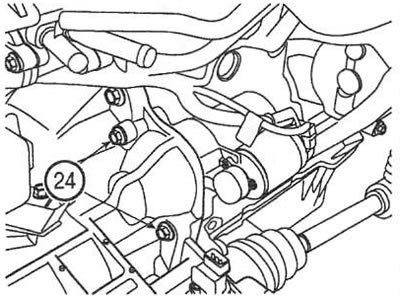

27. Открутите винты (24) крепления стартера.

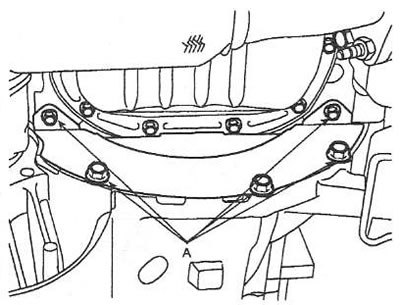

28. Открутите нижние винты (25) крепления коробки передач к двигателю.

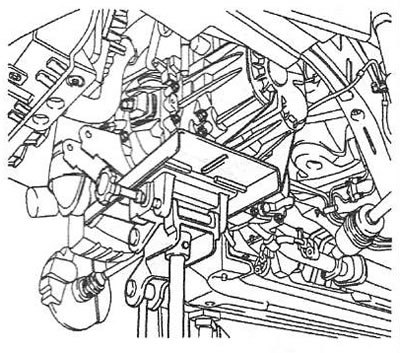

29. Поднимите автомобиль и снимите коробку передач.
Установка
30. Установка выполняется в порядке обратном снятию.
31. После установки коробки передач выполните следующие процедуры:
- залейте в коробку передач чистое масло;
- заправьте систему ГУР рабочей жидкостью;
- проверьте отсутствие утечек из шлангов и патрубков;
- отрегулируйте тросы переключения передач.
