Система питания с карбюратором (Hyundai Accent II «LC»)

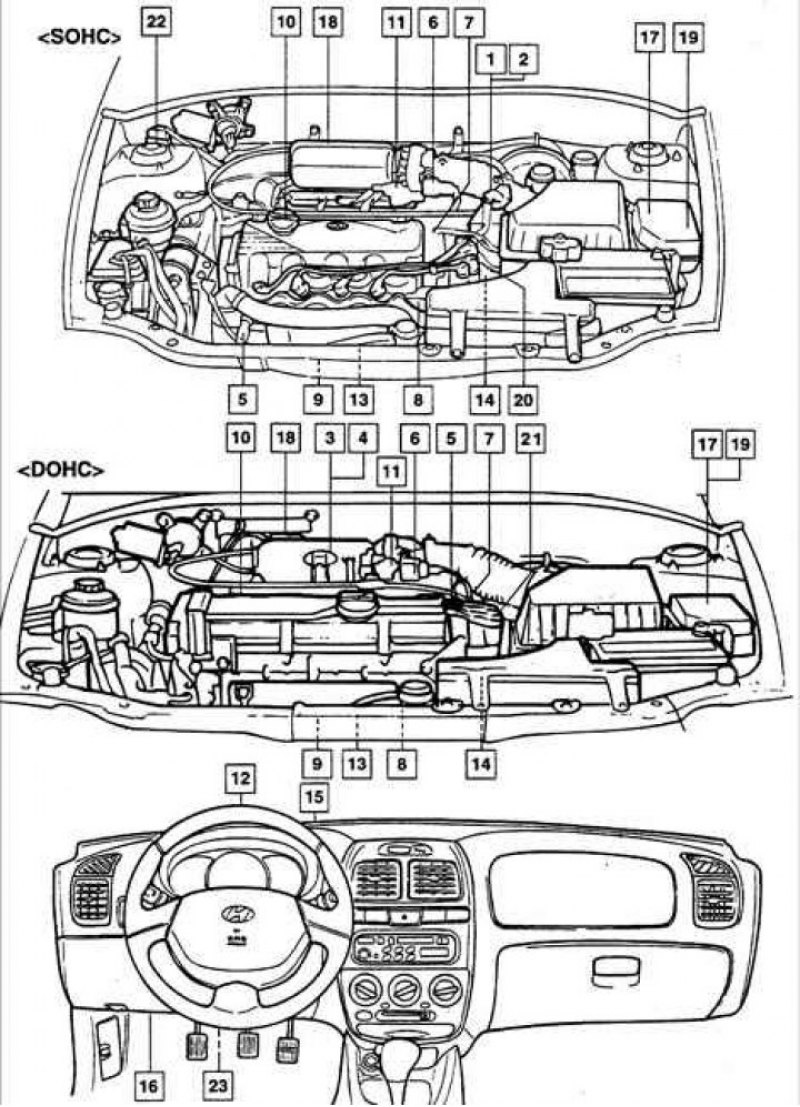

1 – измеритель расхода воздуха "OBD"; 2 – датчик температуры поступающего в двигатель воздуха; 3 – измеритель расхода воздуха, кроме "OBD"; 4 – датчик топливовоздушной смеси, кроме "OBD"; 5 – датчик температуры охлаждающей жидкости; 6 – датчик положения дроссельной заслонки; 7 – датчик положения распределительного вала; 8 – датчик угла поворота коленчатого вала; 9 – обогреваемый датчик кислорода; 10 – топливные форсунки; 11 – модулятор частоты холостого хода; 12 – датчик скорости автомобиля; 13 – датчик детонации; 14 – переключатель диапазонов коробки передач; 15 – замок зажигания; 16 – блок управления двигателем ЕСМ; 17 – реле системы кондиционирования воздуха; 18 – электромагнитный клапан очистки канистры с активированным углем; 19 – главное реле MFI; 20 – катушки зажигания; 21 – топливный насос; 22 – датчик ускорения; 23 – диагностический разъем.
