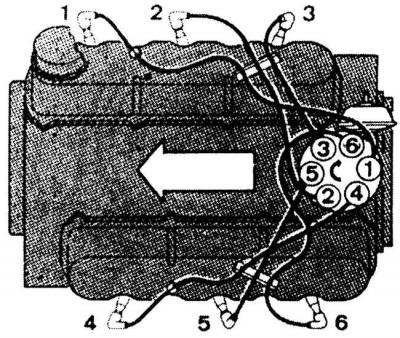

Нумерация цилиндров и соединений высоковольтных проводов

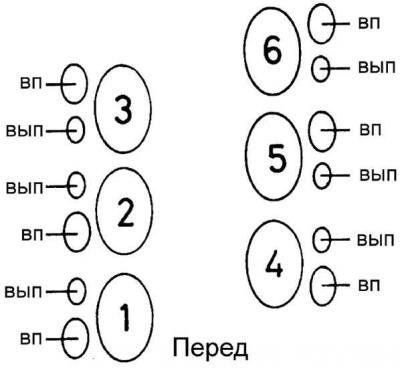

Расположение клапанов
Регулировку впускных и выпускных клапанов следует производить при холодном двигателе при температуре между 20° и 40°С. Величина клапанных зазоров очень важна для достижения оптимальных рабочих показателей двигателя. Если зазор слишком велик, клапаны не будут открываться в достаточной степени, также они будут открываться поздно и закрываться рано. Если зазор слишком мал, клапаны не будут полностью закрываться, что приведет к недостатку компрессии и очень скорому обгоранию клапанов и седел клапанов.
Регулировка зазоров клапанов
[Оригинал выложен на портале: Autoinstruction]

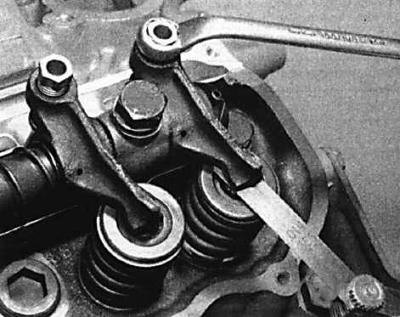

Во время регулировки зазоров клапанов проворачивать коленчатый вал только по ходу двигателя, вращение производить, установив ключ на болт шкива.
1. Провернуть коленчатый вал, чтобы совместить метку на шкиве коленвала с меткой в форме "О" на крышке привода.
2. При легком качании шкива вперед и назад будет заметно, что клапаны цилиндра №1 или №5 качаются (два рычага клапана двигаются в противоположных направлениях). Если качаются клапаны цилиндра №1, повернуть коленчатый вал на 360°, чтобы качались клапаны цилиндра №5.
3. Добившись нужного положения клапанов цилиндра №5, проверить зазоры клапанов цилиндра №1, для чего установить щуп той или иной толщины между рычагом клапана и штоком клапана. Если требуется отрегулировать зазор, поворачивать регулировочный винт рычага клапана, пока не будет достигнута необходимая величина зазора. Зазоры впускных и выпускных клапанов имеют различную величину.
4. Теперь, если провернуть коленчатый вал на 1/3 оборота, будут качаться клапаны цилиндра №3, и можно проверить и отрегулировать зазоры клапанов цилиндра №4.
5. Произвести регулировку зазоров в порядке зажигания в цилиндрах следующим образом (см. таблицу). На рис. Нумерация цилиндров и соединений высоковольтных проводов показан порядок нумерации цилиндров: нумерация клапанов дана в обычном порядке, начиная с передней части двигателя (см. рис. Расположение клапанов).
6. Установить прокладки крышек клапанного механизма и установить крышки клапанного механизма. Затянуть крепежные болты в соответствии с моментом затяжки.
| Качаются клапаны | Регулируемые клапаны |
| цилиндра №5 | цилиндра №1 (впускной, выпускной) |
| цилиндра №3 | цилиндра №4 (впускной, выпускной) |
| цилиндра №6 | цилиндра №2 (впускной, выпускной) |
| цилиндра №1 | цилиндра №5 (выпускной, впускной) |
| цилиндра №4 | цилиндра №3 (выпускной, впускной) |
| цилиндра №2 | цилиндра №6 (выпускной, впускной) |
