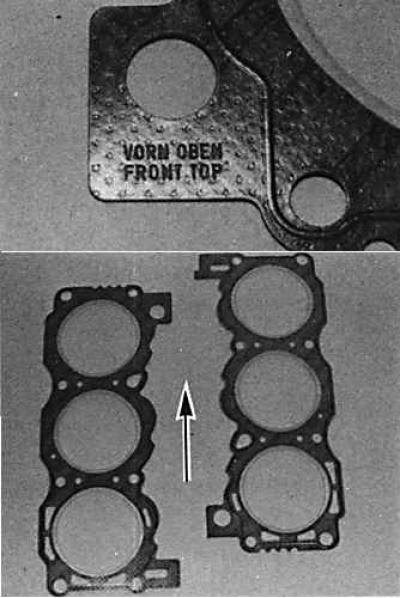

Прокладки головки блока цилиндров и маркировка

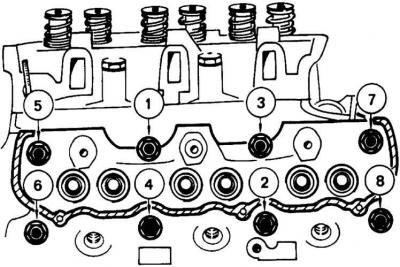

Последовательность затягивания болтов крепления головки блока цилиндров

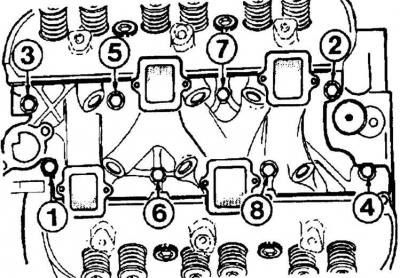

Последовательность затягивания болтов крепления впускного коллектора
1. Смазать толкатели клапанов чистым моторным маслом и вставить их в блок цилиндров. Следить за тем, чтобы они устанавливались на прежние места.
2. Проверить что сопрягаемые поверхности блока цилиндров и головок блока цилиндров должны чистые.
3. Установить новые прокладки головок блока цилиндров на направляющие втулки на блоке цилиндров. Следить за правильным расположением прокладок. Левая и правая прокладки отличаются друг от друга. На прокладках имеется надпись "FRONT ТОР" ("передняя верхняя сторона").
4. Осторожно опустить головки блока цилиндров на блок цилиндров и зафиксировать болтами.
5. В три приема, в определенной последовательности, затянуть болты в соответствии с моментами затяжки, указанными в подразделе 3.3.1.
6. Смазать штанги толкателей моторным маслом и вставить их в блок цилиндров.
7. Установить на головки блока цилиндров маслоотражательные щитки и установить оси клапанных коромысел в сборе.

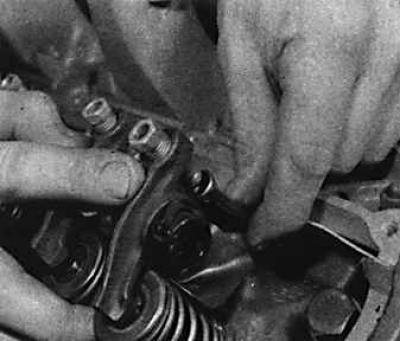

8. Вставить регулировочные винты рычагов клапанов в гнезда штанг толкателей.
9. Постепенно затянуть крепежные болты осей клапанных коромысел до соответствующего момента затяжки.
10. Смазать наружный край контактной поверхности головок блока цилиндров и контактную поверхность впускного коллектора герметиком для установки прокладки.
11. Установить на место новую прокладку впускного коллектора и установить впускной коллектор.
12. Установить крепежные болты впускного коллектора и затянуть их в четыре приема до нужного момента затяжки в определенной последовательности.
13. Отрегулировать клапанные зазоры.
