Масляный теплообменник

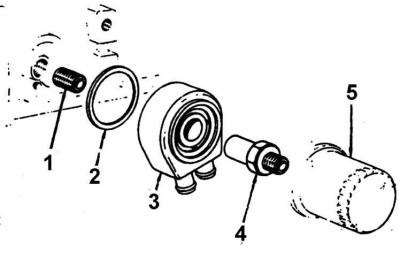

1 – резьбовая втулка, 2 – прокладка, 3 – теплообменник, 4 – переходник, 5 – масляный фильтр
Масляный теплообменник устанавливается между масляным фильтром и блоком цилиндров.
1. Перед снятием теплообменника необходимо сначала снять масляный фильтр. Отсоединить шланги теплообменника и заглушить их пробками.
2. Плоскогубцами открутить переходник. Снять теплообменник и его прокладку. Если втулка снимается или выходит вместе с переходником – втулку необходимо заменить.
3. Сборка начинается с установки новой втулки в блок цилиндров. Нанести на резьбу втулки и внутреннюю часть переходника герметик.
Источник доступен на веб-сайте: autoinstruction.ru
4. Нанести на начальную резьбу втулки каплю герметика, т.к. в противном случае излишки герметика могут попасть в систему смазки.

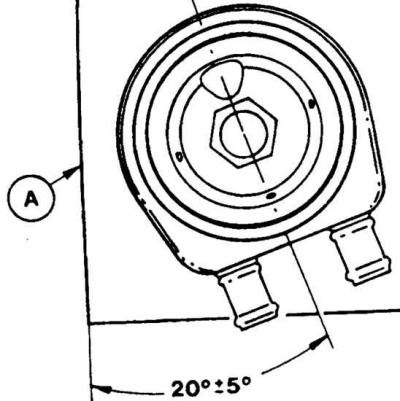

5. Установить новую прокладку и теплообменник, закрепить его переходником. Убедиться, что трубки теплообменника установлены под соответствующим углом, и затянуть переходник соответствующим моментом затяжки (А – задняя сторона блока цилиндров двигателя).
6. Установить новый масляный фильтр.
