Механизм стартовой автоматики карбюратора Weber 2V TLD

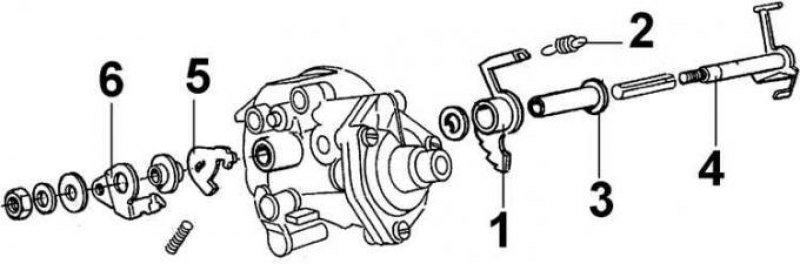

1 – верхняя управляющая кулиса заслонки, 2 – возвратная пружина кулачка быстрого холостого хода, 3 – втулка, 4 – ось рычага, 5 – кулиса, 6 – рычаг
1. Снять провод массы с аккумулятора и корпус воздушного фильтра.
2. Снять крышку карбюратора.
3. Отметить расположение установочных меток, отвинтить 3 винта крепления фланца, снять фланец и крышку пускового устройства.
4. Извлечь экранирующее кольцо.
5. Отвинтить три винта корпуса заслонки, принимая во внимание, что, возможно, будет необходимо отсоединить возвратную пружину кулачка быстрого холостого хода, чтобы получить доступ к одному из винтов; затем отсоединить кулису заслонки от управляющего рычага и снять пусковое устройство.
6. Установить рычаг дроссельной заслонки в положение полного открытия.
7. Переместить поводковый рычаг пускового устройства вверх до полного закрытия воздушных заслонок и отпустить рычаг привода дроссельных заслонок.
8. Отвинтить три винта крепления, снять крышку вакуумной диафрагмы и извлечь диафрагму.
9. Сборка производится в последовательности, обратной разборке.
