Узел толкателя дросселя

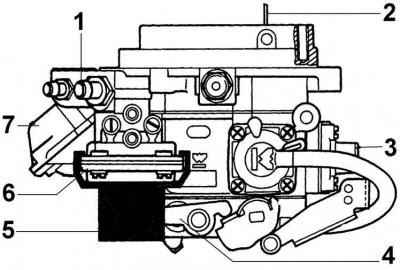

1 – входной топливный патрубок, 2 – воздушная заслонка, 3 – ускорительный насос, 4 – рычаг толкателя диафрагмы, 5 – пластиковая крышка, 6 – демпфер дроссельной заслонки, 7 – вакуумная диафрагма дроссельной заслонки вторичной камеры
1. Снять провод массы с аккумулятора и корпус воздушного фильтра.
2. Снять вакуумный шланг демпфера.
3. Снять с демпфера дроссельной заслонки пластиковый экран.
4. Отвинтить два винта крепления, извлечь управляющий шток из кулисы дроссельной заслонки и извлечь сборку из карбюратора.
5. Отвинтить четыре винта крепления, снять крышку диафрагмы и извлечь пружину.
6. Извлечь из корпуса диафрагму.
7. Очистить сопрягаемые поверхности корпуса и крышки диафрагмы.
8. Установить в корпус диафрагму, пружину, крышку и привинтить винты крепления крышки.
9. Дальнейшая сборка производится в последовательности, обратной разборке, но перед установкой пластикового экрана проверить регулировку демпфера дроссельной заслонки.
