Снятие и установка монтажных блоков (Ford Mondeo Mk4)

0

Снятие заднего монтажного блока, расположенного в багажном отделении, описано в данном подразделе. Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов – каждый провод вставлен в отдельное гнездо в основании блока. В связи с большим количеством проводов, подсоединяемых к этому блоку, и с необходимостью иметь специальную карту расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания. У заднего монтажного блока, расположенного в багажном отделении, такой же способ коммутации, но у него значительно меньше подсоединяемых проводов, поэтому при достаточных навыке и внимательности его можно заменить и своими силами. Центральный монтажный блок, расположенный под панелью приборов, выполнен за одно целое с многофункциональным электронным блоком (GEM) и для его ремонта или замены необходимо снимать блок, см. Снятие и установка многофункционального электронного блока (gem).

Для снятия заднего монтажного блока выполните следующее.

Вам потребуется торцовая головка «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Снимите крышку люка в обивке боковины (см. Расположение предохранителей, плавких вставок и реле и их замена).

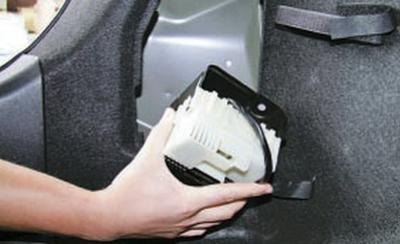

3. Отверните две гайки крепления кронштейна блоков к боковине (на фото не видны, места их расположения показаны пунктирными стрелками)…

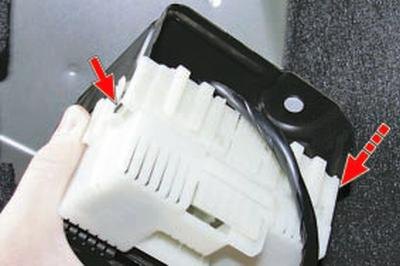

4….и отведите блоки от боковины.



5. Для снятия заменяемого монтажного блока отожмите две защелки его крепления к кронштейну, расположенные по бокам, и отсоедините блок от кронштейна. Отсоединяя поочередно провода от монтажного блока, запишите их расположение в его гнездах и снимите блок.

6. Установите детали в порядке, обратном снятию.
