1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните четыре винта крепления вещевой полки...

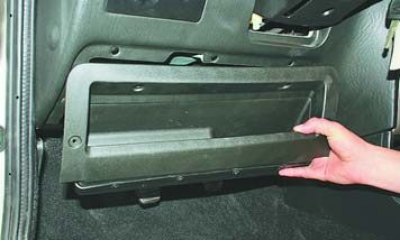

2. ...и снимите полку.
3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Внимание! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
4. Зацепите пинцетом предохранитель и извлеките его из контактного разъема.
5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала.
6. Установите в контактный разъем предохранитель того же номинала, что и снятый.
7. Для получения доступа к предохранителям и реле фар и кондиционера сожмите фиксаторы...

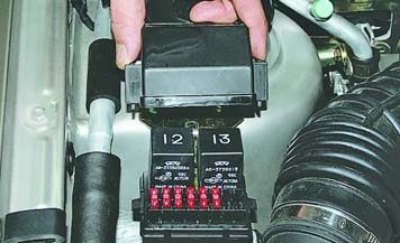

8 — и снимите крышку монтажного блока.
9. Зацепите пинцетом предохранитель и извлеките его из контактного разъема.
10. Установите в контактный разъем предохранитель того же номинала, что и снятый.

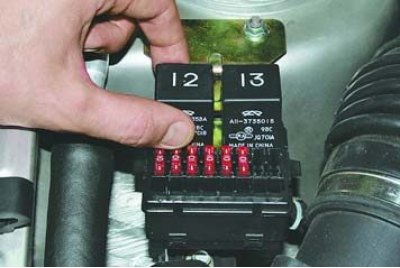

11. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.

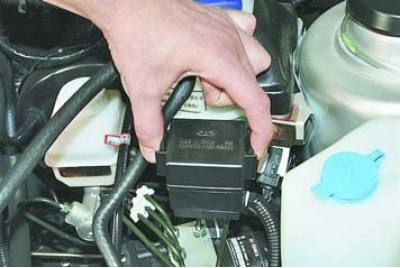

12. Для получения доступа к предохранителям и реле электровентиляторов системы охлаждения сожмите фиксаторы...
[Оригинал опубликован на онлайн-портале: www.autoinstruction.ru]

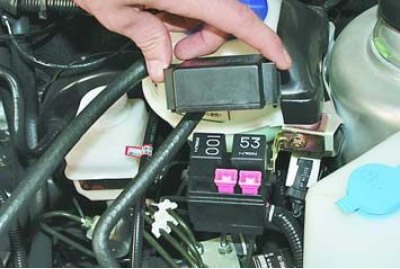

13. ...и снимите крышку монтажного блока.
14. Извлеките заменяемый предохранитель, используя для этого, например, пассатижи с узкими губками.
15. Установите в контактный разъем предохранитель того же номинала, что и снятый.
16. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.
17. Для получения доступа к силовым предохранителям сожмите фиксаторы...

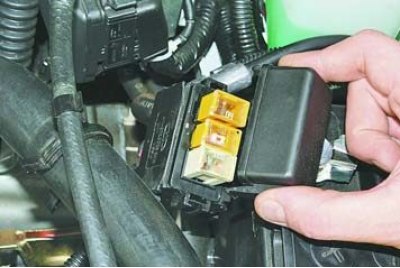

18. ...и снимите крышку блока предохранителей.
19. Извлеките предохранитель из блока, используя для этого пассатижи с узкими губками.
20. Установите в разъем блока предохранитель того же номинала, что и снятый.
