Рис. 10.5. Дополнительные предохранители и реле системы впрыска топлива
Расположение дополнительных предохранителей и реле системы впрыска показано на рис. 10.5, их назначение приведено в табл. 10.5.

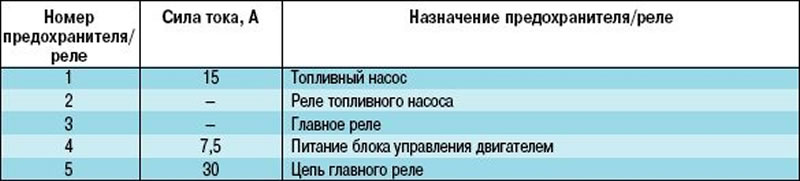

Таблица 10.5 Назначение дополнительных предохранителей и реле системы впрыска топлива
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку короба воздухопритока (см. «Снятие и установка решетки и облицовки короба воздухопритока»).
3. Отверните гайку крепления блока предохранителей и реле...

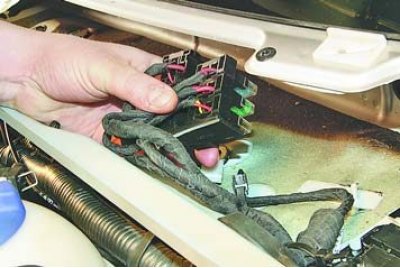

4. ...и извлеките блок из короба воздухопритока.
5. Для замены перегоревшего предохранителя снимите защитную крышку...
6. ...и извлеките предохранитель из контактного разъема блока.
7. Установите в контактный разъем предохранитель того же номинала, что и снятый.
8. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.
9. Установите блок предохранителей и реле и облицовку короба воздухопритока в порядке, обратном снятию.
