Снятие и установка монтажных блоков (Chevrolet Cruze 1 «J300»)

  • Главная
  • Шевроле
  • Круз
  • J300 (2008-2016)
  • Электрооборудование
  • Оборудование и приборы
  • Снятие и установка монтажных блоков
0
Вам потребуется ключ «на 10».

Для снятия монтажного блока предохранителей, расположенного в салоне, выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

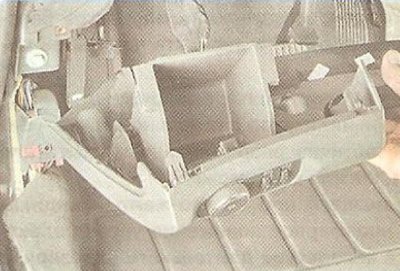

2, Снимите нижнюю накладку панели приборов (см.…


2, Снимите нижнюю накладку панели приборов (см. «Снятие и установка рулевой колонки»).

3. Отсоедините колодку жгута проводов от…


3. Отсоедините колодку жгута проводов от монтажного блока предохранителей.

4. Поднимите в положение А скобу фиксатора…


4. Поднимите в положение А скобу фиксатора монтажного блока, расположенного на каркасе панели приборов. Отведите верхнюю часть монтажного блока в положение Б. Приподнимите монтажный блок в положение В (вверх и на себя) и извлеките монтажный блок.



Примечание: Для наглядности показано на автомобиле со снятой панелью приборов.


5. Установите монтажный блок в порядке, обратном снятию.

Для снятия монтажного блока реле и предохранителей, расположенного в моторном отсеке, выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите три фиксатора крышки монтажного…


2. Отожмите три фиксатора крышки монтажного блока...

[Материал скопирован с онлайн-ресурса www.AutoInstruction.ru]

3. ...и снимите крышку.


3. ...и снимите крышку.

4. Выверните три болта крепления монтажного блока.


4. Выверните три болта крепления монтажного блока.



5. Отверните гайку крепления жгута проводов к монтажному блоку.

6. Извлеките монтажный блок в сборе с предохранителями и реле.

7. Установите детали в порядке, обратном снятию.
Статья проверена экспертом: Евгений Мамаев
