1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

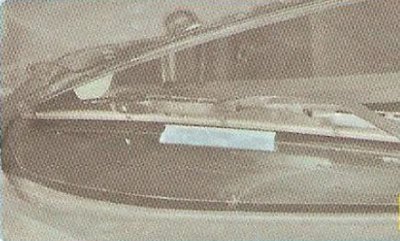

2. При снятии рычагов пометьте на ветровом стекле любым способом (например, скотчем) место нахождения правой и левой щеток в исходном положении стеклоочистителя. Это необходимо для того, чтобы при обратной установке обеспечить работу щеток в требуемой зоне ветрового стекла.
3. Снимите рычаги с осей поводка трапеции стеклоочистителя (см. «Замена рычагов стеклоочистителя ветрового окна»).
4. Снимите правую...
5. ...и левую части решетки короба воздухопритока (см. «Снятие и установка решетки короба воздухопритока»).
6. Сожмите фиксатор колодки жгута проводов...
7. ...и отсоедините колодку от моторедуктора стеклоочистителя.
8. Выверните три болта крепления трапеции стеклоочистителя к кузову.
9. Извлеките трапецию стеклоочистителя (рис. 10.8).
10. Отверните гайку крепления кривошипа...

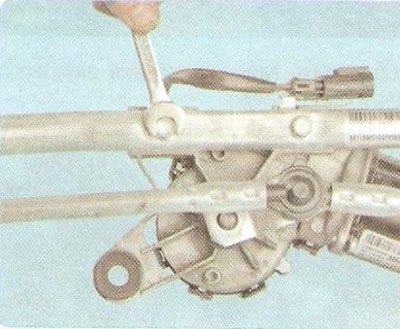

11. ...и два болта крепления моторедуктора к трапеции.

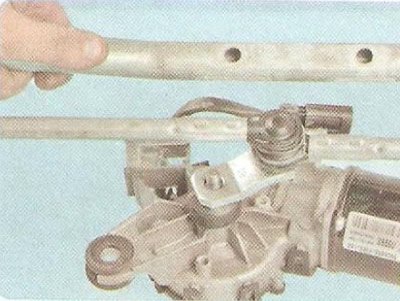

12. Запомнив положение, в котором кривошип устанавливают на вал моторедуктора, снимите моторедуктор с трапеции стеклоочистителя.
13. Установите моторедуктор и все детали в порядке, обратном снятию.
Рис. 10.8. Механизм стеклоочистителя: 1, 4, 7 - отверстия крепления трапеции стеклоочистителя к кузову; 2 - колодка жгута проводов моторедуктора; 3 - каркас механизма; 5, 11 - рычаги оси поводка; 6, 10 - тяги стеклоочистителя; 8 - редуктор; 9 - электродвигатель
