Система пуска, 1.8, 2.0, 2.5 л и 2.0 л (дизель) без системы прогрева впускного воздуха (Ford Mondeo Mk3)

0

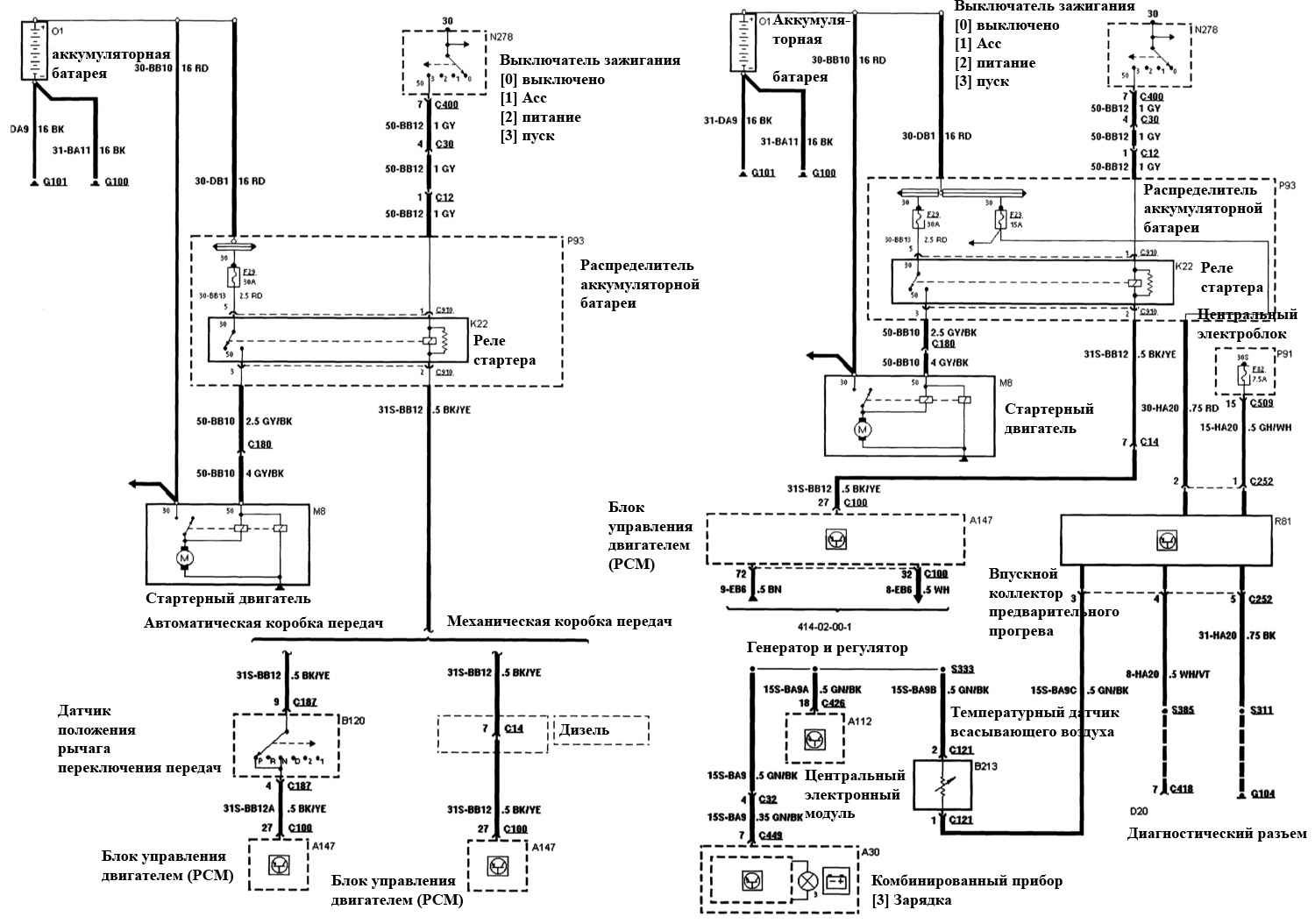

Система пуска, 1.8, 2.0, 2.5 л и 2.0 л (дизель) без системы предварительного прогрева впускного воздуха, используемой для нагрева топлива

Система пуска, 1.8, 2.0, 2.5 л и 2.0 л (дизель)…

Открыть большую картинку в новой вкладке »

Структура электрических схем и обозначение цвета проводов здесь →

[Информация размещена на интернет-сайте: AutoInstruction.ru]

Статья проверена экспертом: Григорий Константинов
