Топливная система, двигатели 2.0 л (дизель) [
Ford Mondeo Mk3
]
Главная
Форд
Мондео
2000-2007
Электрооборудование
Электрические схемы
0

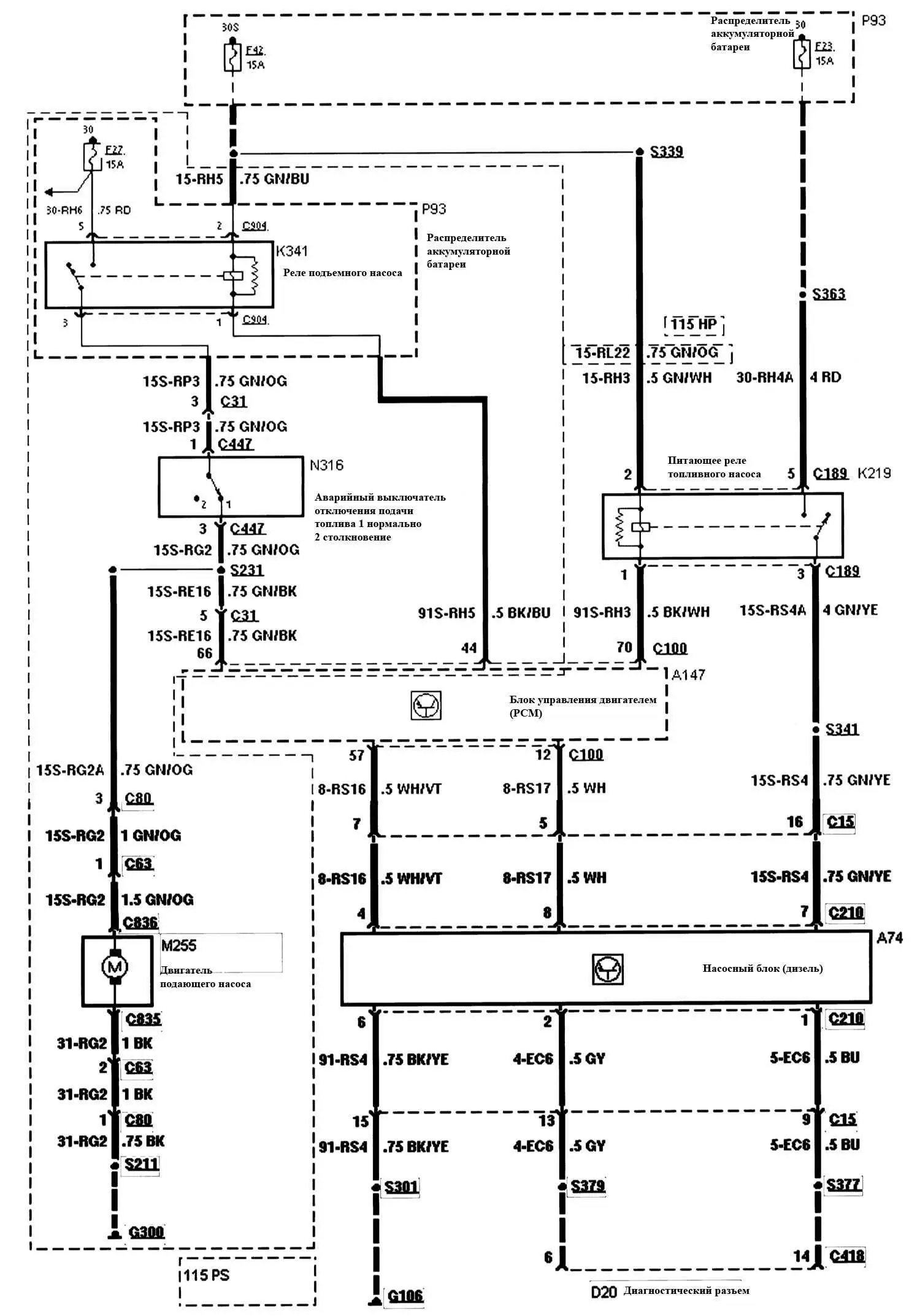

Топливная система, двигатели 2.0 л (дизель)
Открыть большую картинку в новой вкладке »
Структура электрических схем и обозначение цвета проводов
здесь →
◀ Предыдущая
Форд Мондео 3: Электрические схемы
Следующая ▶
Топливная система, двигатели 2.5 л
Топливная система, двигатели 1.8 л и 2.0 л
Охлаждение двигателя 2.0 л (дизель)
Охлаждение двигателя 2.5 л
Охлаждение двигателя 1.8 л и 2.0 л
Структура электрических схем
Система пуска, 1.8, 2.0, 2.5 л и 2.0 л (дизель) без системы прогрева впускного воздуха
Устройство предварительного разогрева, 2.0 л (дизель)
Регулирование двигателя 1.8 и 2.0 л
Регулирование двигателя 2.5 л
Регулирование двигателя 2.0 л (дизель 90 л.с.)
Регулирование двигателя 2.0 л (дизель)
Регулирование двигателя 2.0 л (дизель 115 л.с.)
Обогрев и кондиционер
Генератор и регулятор, бензиновые двигатели
Генератор и регулятор, 2.0 л дизель
