Снятие
1. Масляный радиатор расположен на передней стороне двигателя между масляным фильтром и блоком цилиндров. Слейте жидкость из системы охлаждения (глава 1).
2. Затяните стояночный тормоз. Приподнимите передок и установите его на опоры. Снимите грязезащитный щиток из под радиатора.
3. Отпустите хомуты и отсоедините шланги охлаждающей жидкости от масляного радиатора.
4. Подставьте емкость под масляный фильтр. Затем выверните его крепежные элементы и снимите, удерживая фильтр вертикально, чтобы из него не растекалось масло.

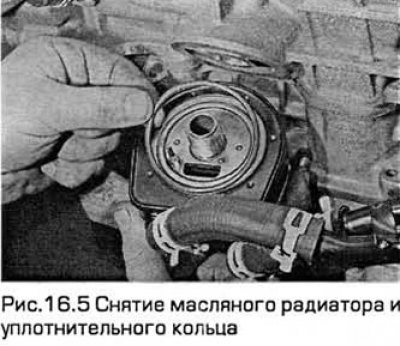

5 Обратите внимание на расположение патрубков. Отверните гайку и снимите масляный радиатор с опорной шпильки. Снимите уплотнительное кольцо (см. рис. 16.5). Приготовьтесь к устранению подтеков масла и охлаждающей жидкости.
Установка
6. Протрите чистой тряпкой сопрягаемые поверхности блока цилиндров и масляного радиатора.
7. Установите масляный радиатор с новым уплотнительным кольцом на опорную шпильку. Разверните корпус радиатора в положение, которое он занимал до разборки, ориентируясь на патрубки шлангов. Затяните гайку требуемым моментом.
8. Смажьте моторным маслом уплотнительное кольцо масляного фильтра и наверните его руками на опорную шпильку. Сотрите все масляные подтеки.
Смотрите источник на портале: www.AutoInstruction.ru
9. Подсоедините шланги и закрепите их хомутами.
10. Установите брызговик под радиатор и опустите автомобиль на землю.
11. Залейте в двигатель охлаждающую жидкость (глава 1).
12. Проверьте уровень масла и, если надо, долейте (см. Еженедельные проверки).
