Фары (ближний свет) - модели выпуска до 1996 года

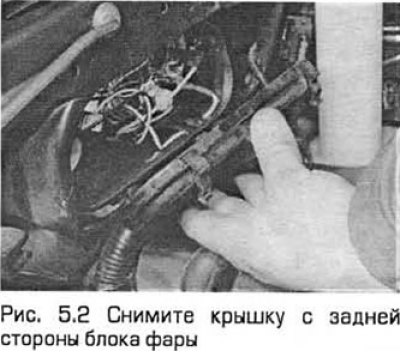

2. В моторном отделении отожмите пластмассовые фиксаторы и снимите крышку с задней стороны блока фары (см. рис. 5.2).

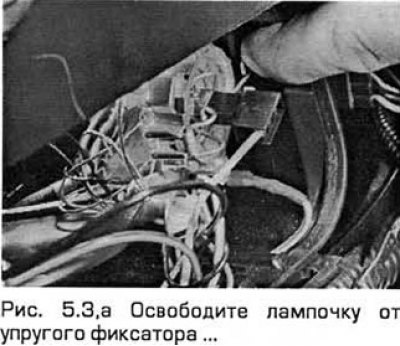

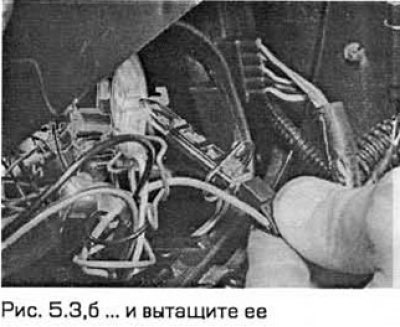

3. Освободите лампочку от упругого фиксатора и вытащите ее. Затем отсоедините провод (см. рис. 5.3,а,б).
4. Установите новую лампочку в порядке, обратном снятию. Отрегулируйте луч света фары (см. ниже).
Фары (ближний свет) - модели выпуска с 1997 года
Примечание: Если лампочка ближнего света правой фары не горит, то возможно что реле, расположенное в коробке предохранителей в моторном отделении отошло от контактов своего гнезда. Поэтому перед тем, как проверять лампочку, сначала проверьте, надежно ли установлено репе.
5. В зависимости от модели и стороны автомобиля, на которой установлена фара, для снятия ее задней крышки возможно придется снять блок фары (параграф 7).

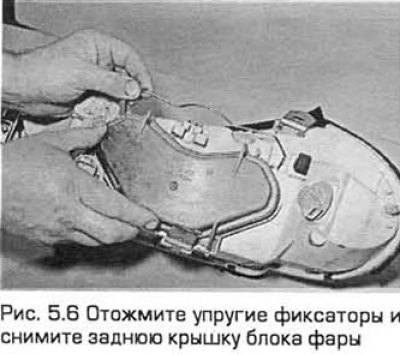

6. На задней стороне блока фары отожмите упругие фиксаторы крышки и снимите ее (см. рис. 5.6).
[Материал заимствован у портала: AutoInstruction.ru]

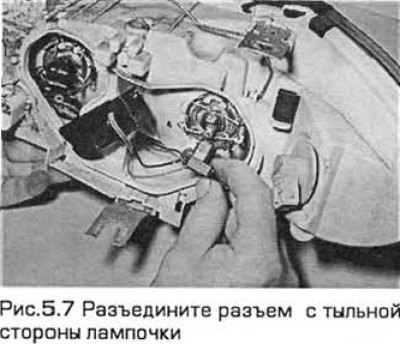

7. Разъедините разъем с тыльной стороны лампочки (см. рис.5.7).

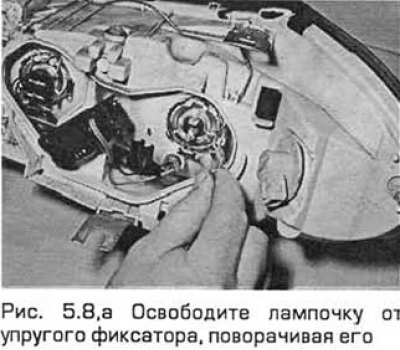

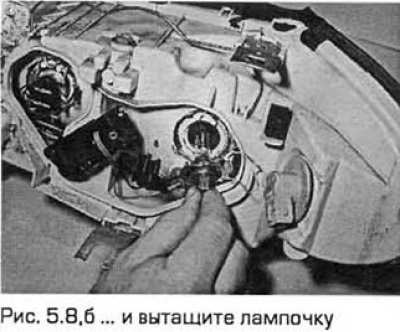

8. Освободите лампочку от упругого фиксатора и вытащите ее. Запомните, каким образом выступы фиксатора установлены в прорезях на тыльной стороне блока фары (см. рис. 5.8,а,б).
9. Установите новую лампочку в порядке, обратном снятию, отрегулируйте луч света фары (см. ниже).
Фара (дальний свет) - модели выпуска до 1996 года
10. В моторном отделении отожмите пластмассовые фиксаторы и снимите крышку с задней стороны блока фары.

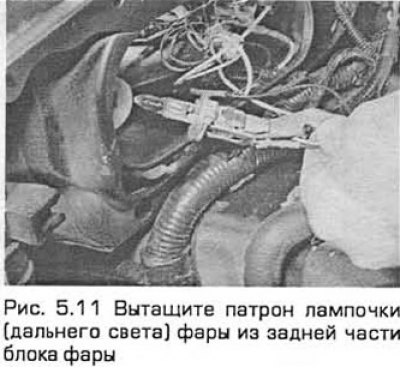

11. Поверните патрон лампочки против часовой стрелки и вытащите его из задней части блока фары (см. рис. 5.11).
12. Вытащите лампочку и отсоедините провод (см. рис. 5.12).
13. Установите новую лампочку в порядке, обратном снятию. Отрегулируйте луч света фары (см. ниже).
Фара (дальний свет) - модели выпуска с 1997 года
14. См. пункты 5...9 (см. рис.5.14).
Передний габаритный фонарь - модели выпуска до 1996 года
15. В моторном отделении отожмите пластмассовые фиксаторы и снимите крышку с задней стороны блока фары.

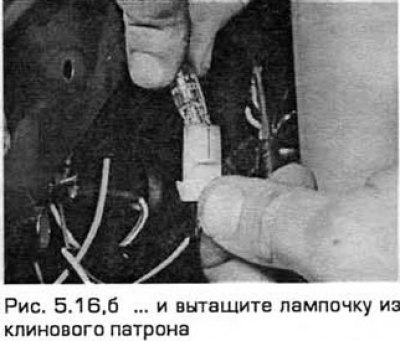

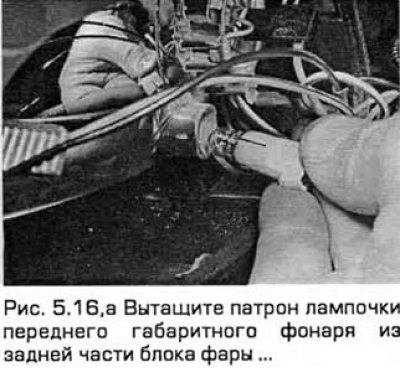

16. Вытащите патрон из задней части блока фары и вытащите лампочку из клинового патрона (см. рис. 5.16,а,б).
17. Установите новую лампочку в порядке, обратном снятию.
Передний габаритный фонарь - модели выпуска с 1997 года

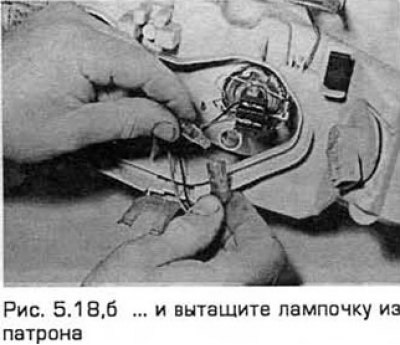

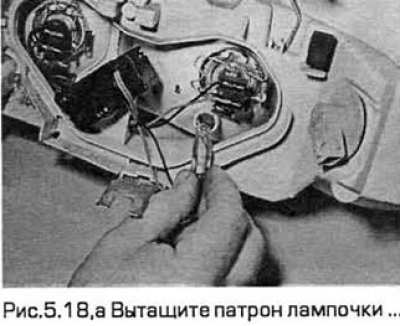

18. Эта процедура выполняется так же, как для моделей выпуска до 1996 года. Однако для того, чтобы снять заднюю крышку узла, вам возможно придется снять узел, как указано в параграфе 7 (см. рис.5.18,а,б).
Передний указатель поворота - модели выпуска до 1996 года
19. Откройте капот. Отпустите (не отворачивая полностью) винт, установленный над передним указателем поворота (см. рис. 7.10).
20. Вытащите узел указателя.
21. Поверните патрон лампочки против часовой стрелки и вытащите его из узла указателя поворота.

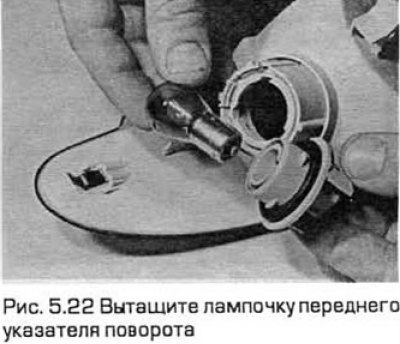

22. Поверните лампочку против часовой стрелки и вытащите ее из патрона (см. рис. 5.22).
23. Установите лампочку в порядке,обратном снятию. Перед установкой узла вставьте упругий фиксатор в его отверстие.
Передний указатель поворота - модели выпуска с 1997 года
24. Патрон указателя установлен на блоке фары сзади. В зависимости от модели и стороны автомобиля, на которой установлена фара, блок фары возможно придется снять (параграф 7).

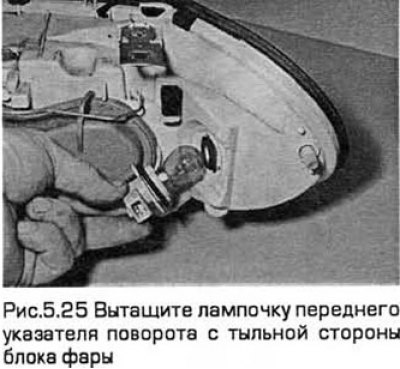

25. Процедура замены лампочки описана в пунктах 21, 22 (см. рис.5.25).
26. Установка - в порядке, обратном снятию.
Боковые повторители указателя поворота
27. Повторитель зафиксирован на месте пружиной.

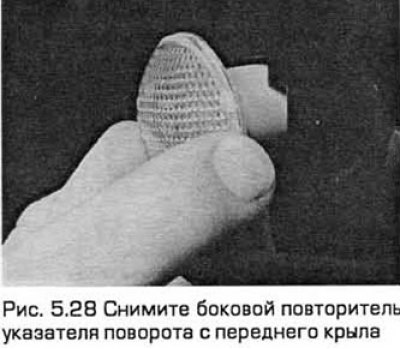

28. В зависимости от того, как был предварительно установлен узел, отожмите его вперед или назад и снимите с крыла (см. рис. 5.28).

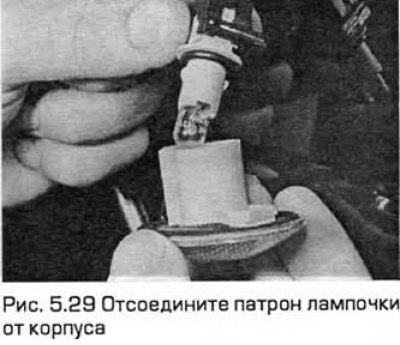

29. Поверните патрон лампочки против часовой стрелки и отсоедините его от корпуса (см. рис. 5.29).

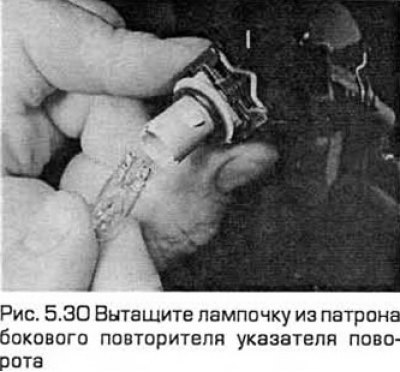

30. Вытащите лампочку из клинового патрона (см. рис. 5.30).
31. Установите лампочку в порядке, обратном снятию.
Передняя противотуманная фара - модели выпуска до 1996 года
32. Выверните винты крепления узла к боковине передка и снимите узел.
33. Вытащите пластмассовые фиксаторы и снимите заднюю крышку узла.
34. Освободите упругие фиксаторы и снимите лампочку. Затем разъедините электроразъем проводки.
35. Установите лампочку в порядке, обратном снятию.
Передняя противотуманная фара - модели выпуска с 1997 года

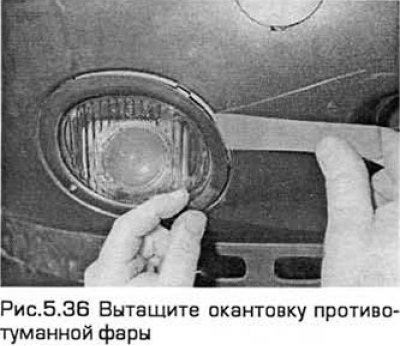

36. Отверткой с плоским жалом вытащите окантовку (см. рис.5.36).

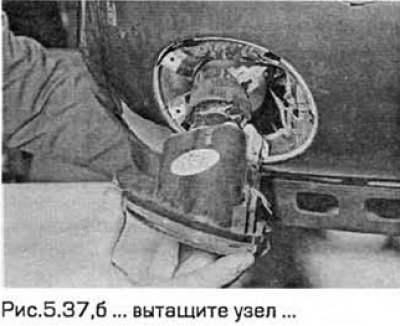

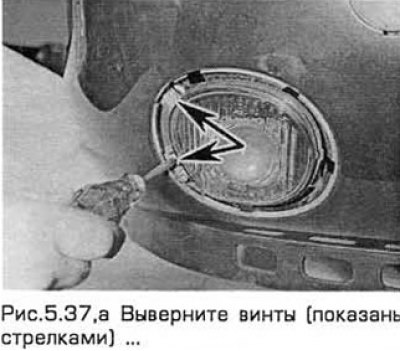

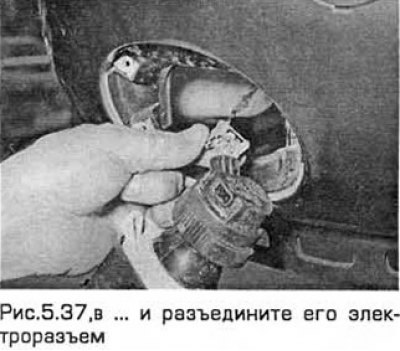

37. Выверните два винта с крестообразным шлицом, выдавите фиксатор и вытащите узел, выдвигая его вперед. Разъедините электроразъем проводки на задней стороне узла (см. рис.5.37,а-в).

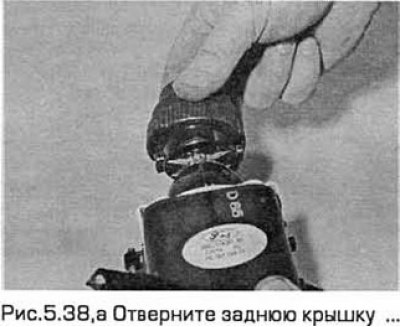

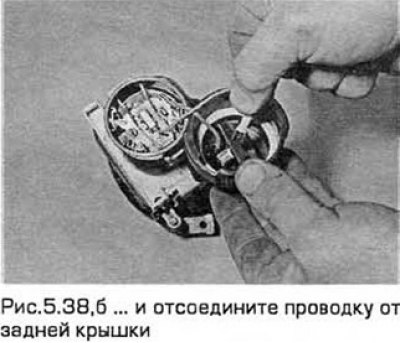

38. Отверните заднюю крышку и отсоедините проводку от задней крышки (см. рис.5.38,а,б).

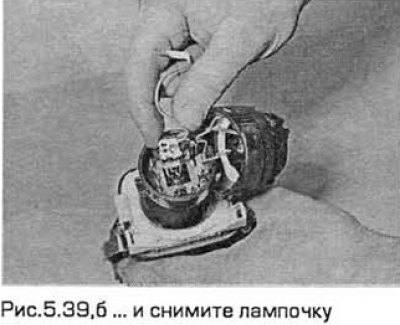

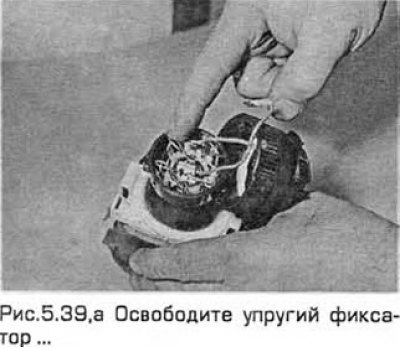

39. Освободите упругий фиксатор и снимите лампочку, запоминая, какой стороной она установлена (см. рис.5.39,а,б).
40. Установка - в порядке, обратном снятию.
Блок задних ламп

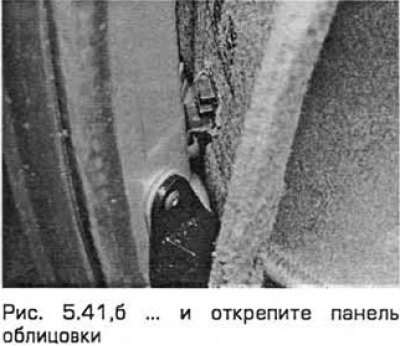

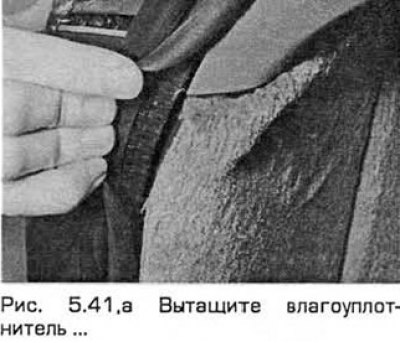

41. После открытия крышки багажника или двери задка отогните облицовку для доступа к патрону лампочки, расположенному в заднем углу багажного отделения. На моделях Универсал вытащите влагоуплотнитель и открепите панель облицовки (см.рис.5.41,а,б).

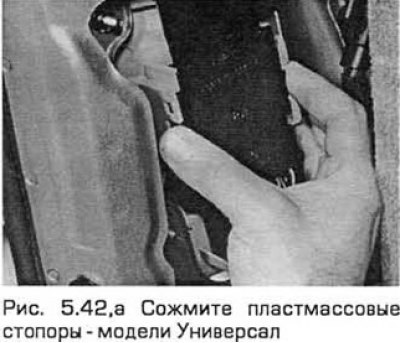

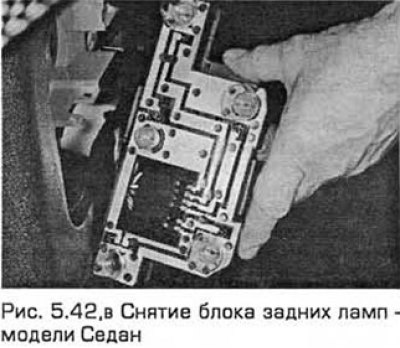

42. Сожмите пластмассовые стопоры и вытащите блок ламп (см. рис. 5.42,а-в).

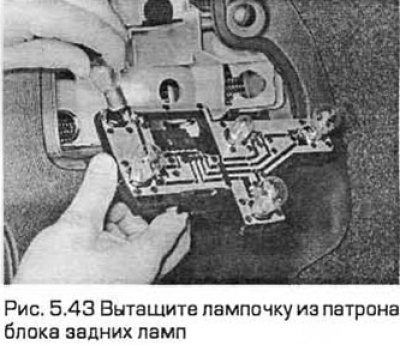

43. Нажмите на соответствующую лампочку и поверните ее, чтобы извлечь из патрона (см. рис. 5.43).
44. Установите лампочку в порядке, обратном снятию. Надежно вставьте блок задних ламп.
Лампа подсветки номерного знака

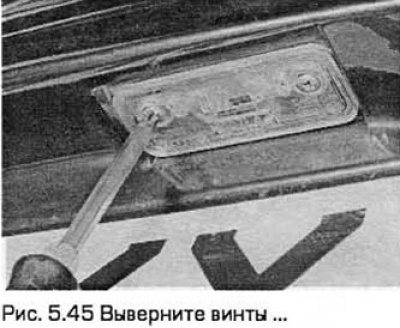

45. Выверните винты с крестообразным шлицом, закрепляющие световой прибор, и снимите его (см. рис. 5.45).
46. Вытащите лампочку из упругих контактов (см. рис. 5.46).
47. Установите лампочку в порядке, обратном снятию. Убедитесь в том, что упругие контакты надежно фиксируют лампочку.
Стоп-сигнал верхнего уровня

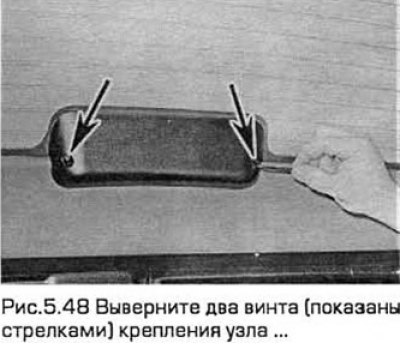

48. Откройте дверь задка (по необходимости). Выверните два винта крепления узла (см. рис.5.48).

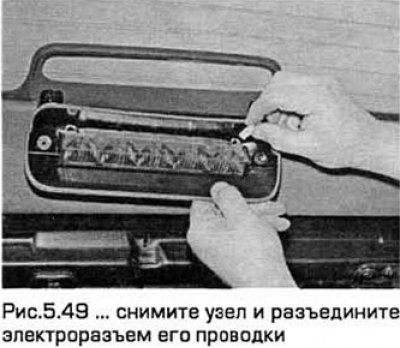

49. Снимите узел с заднего стекла и разъедините электроразъем его проводки (см, рис.5.49).

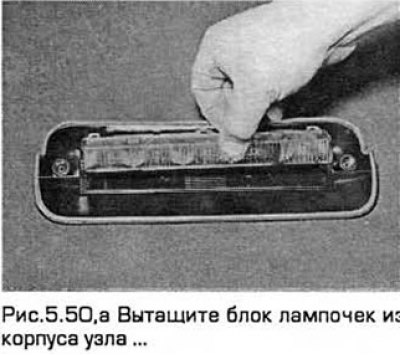

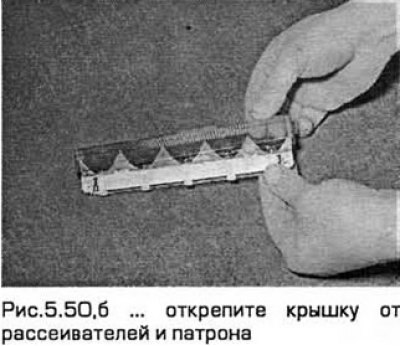

50. Вытащите блок лампочек из корпуса узла, запоминая, как он установлен. Открепите красную крышку от рассеивателей и патрона (см. рис.5.50,а,б).

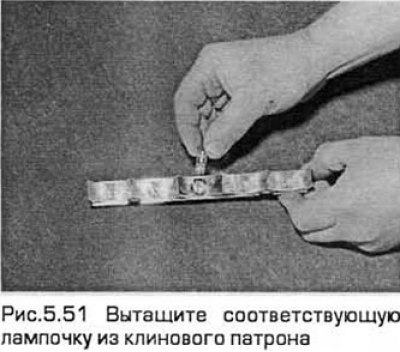

51. Вытащите соответствующую лампочку из клинового патрона (см. рис.5.51).
52. Установка - в порядке, обратном снятию.
