Электросхема 16: Омыватель фар. часы, прикуриватель, обогрев лобового и заднего стекла [Ford Mondeo Mk1]

0

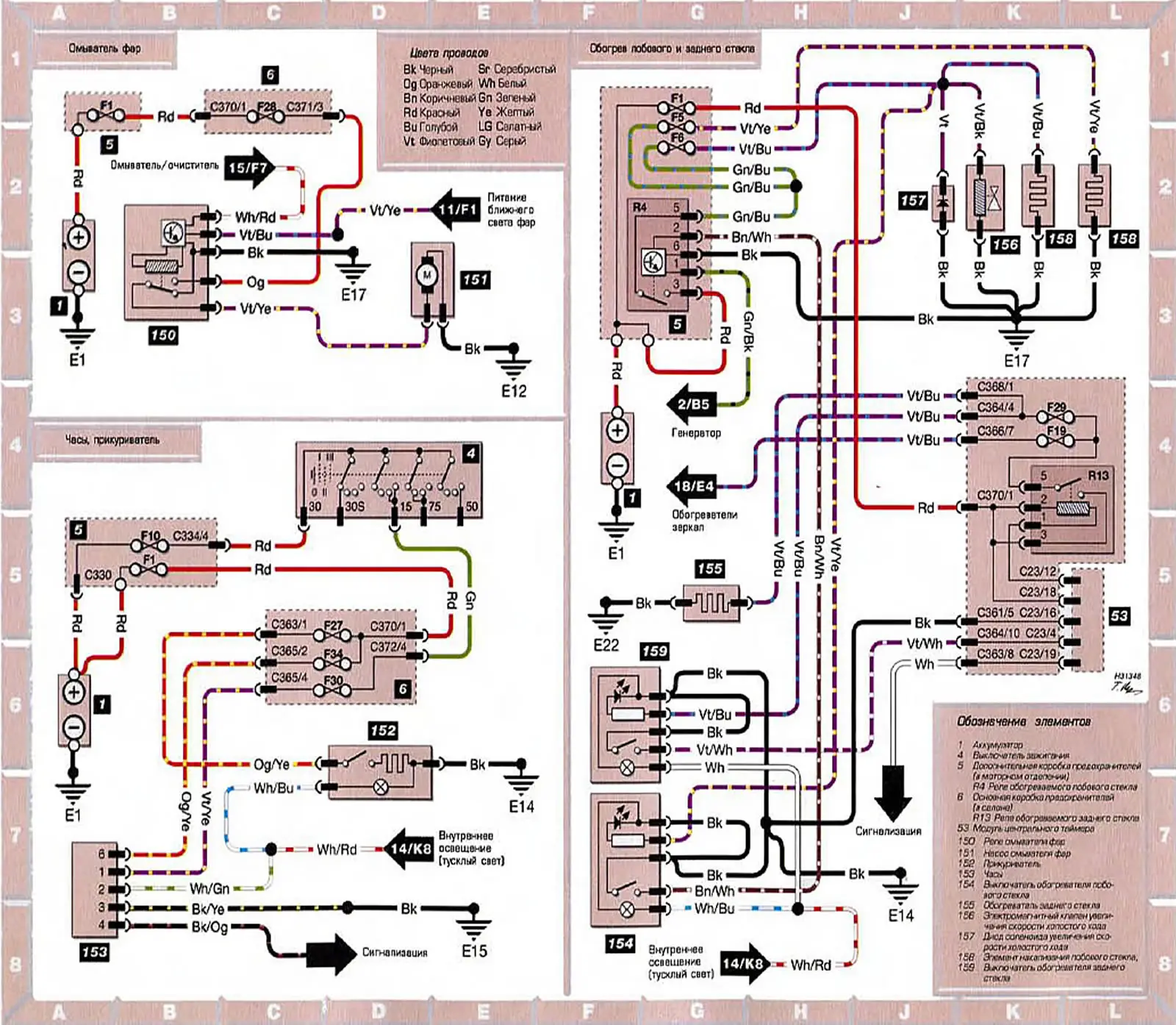

Омыватель фар. часы, прикуриватель, обогрев лобового и заднего стекла

Открыть большую картинку в новой вкладке »

Расшифровка обозначений на схемах и расположение элементов здесь →
