Электросхема 12: Указатели поворота, стоп-сигналы и сигнал заднего хода [
Ford Mondeo Mk1
]
Главная
Форд
Мондео
1993-1996, бензин
Электрооборудование
Электрические схемы
0

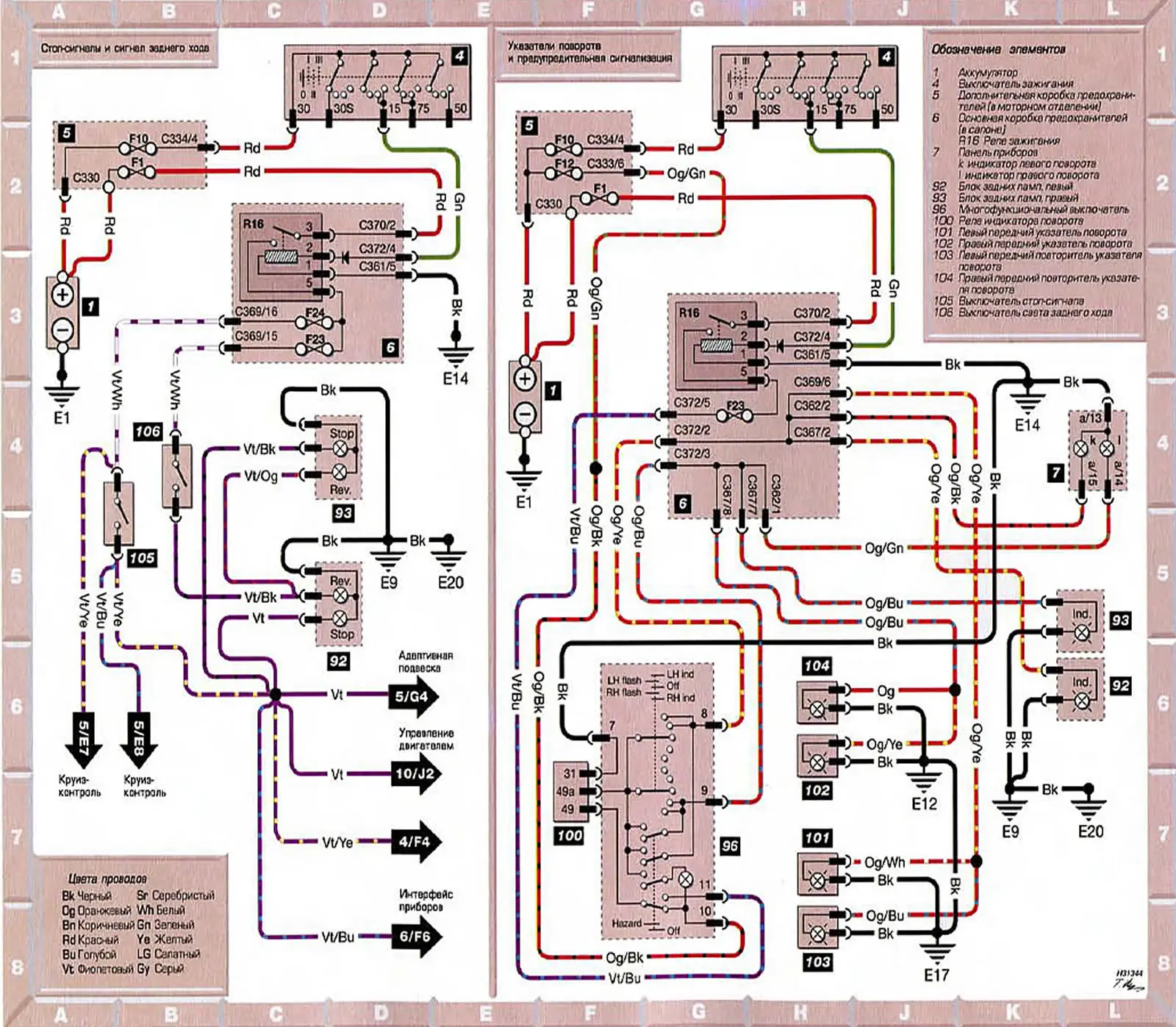

Указатели поворота, стоп-сигналы и сигнал заднего хода
Открыть большую картинку в новой вкладке »
Расшифровка обозначений на схемах и расположение элементов
здесь →
