Снятие
Хэтчбэк
1. Отсоедините отрицательный провод аккумулятора. Откройте дверь.
2. Дверь можно снять, выворачивая болты из петель и оставляя петли на месте их установки или же можно отсоединить петли от панели потолка, отвернув крепежные гайки. При этом для доступа к гайкам нужно аккуратно отогнуть край обивки потолка.
3. Снимите опорный кронштейн левой полки следующим образом. Наклоните заднее сиденье вперед и на моделях выпуска до 1997 года отсоедините трос левой секции сиденья от кронштейна и фиксаторов. Там, где нужно, вытяните боковую подушку заднего сиденья (на моделях малосерийного выпуска эта подушка закреплена винтом). Выверните винты и снимите кронштейн.
4. Аккуратно снимите боковую облицовку с левой стороны багажного отделения.
5. Разъедините электроразъем проводки двери, установленный в багажном отделении слева над колесной нишей.
6. На моделях, где сигнал торможения установлен высоко, выверните два винта крепления крышки светового прибора и отсоедините проводку от патрона лампочки.

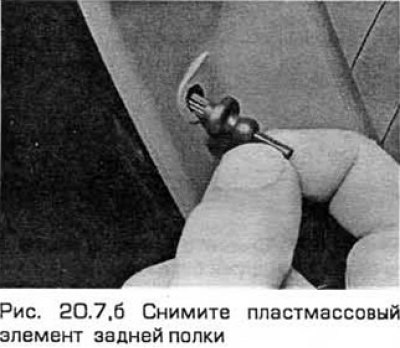

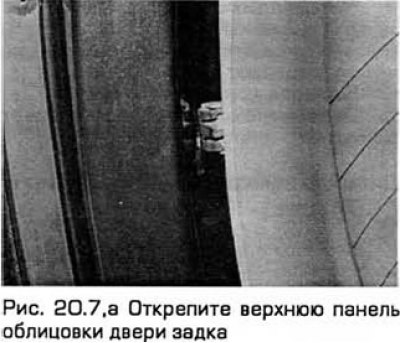

7. Открепите и снимите верхнюю панель облицовки изнутри двери задка. Снимите также пластмассовый элемент задней полки (см. рис. 20.7,а,б).

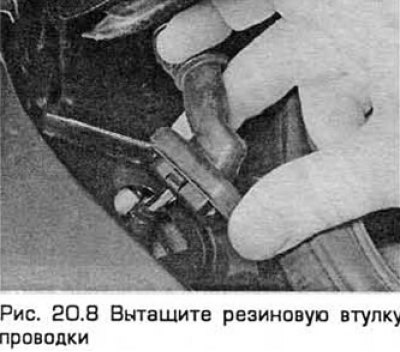

8. Вытащите резиновую втулку с верхней части проема двери и вытащите проводку через отверстие (см. рис. 20.8).
9. Отсоедините трубку омывателя стекла двери задки от форсунки.
10 .Вытащите резиновую втулку, расположенную с правой стороны проема двери и вытащите трубку омывателя.
11. Попросите помощника удерживать дверь в открытом положении.
12. Небольшой отверткой вытащите фиксаторы крепления стоек к двери. Вытащите втулки из шаровых опор стоек и опустите стойки вниз.

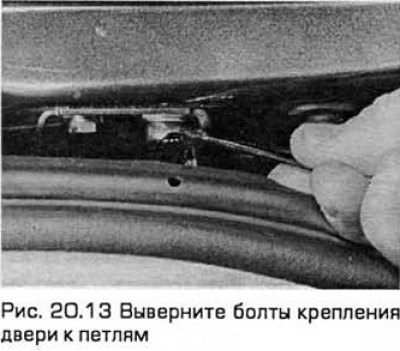

13. Если вы уже отогнули обивку потолка, отверните гайки петель из панели потолка. В противном случае выверните болты крепления двери к петлям (см. рис. 20.13).
14. Снимите дверь задка.
Универсал
15.Отсоедините отрицательный провод аккумулятора. Откройте дверь.
16. Дверь можно снять, выворачивая болты из петель и оставляя петли на месте их установки или же можно отсоединить петли от панели потолка, отвернув крепежные гайки. При этом для доступа к гайкам нужно аккуратно отогнуть край обивки потолка.

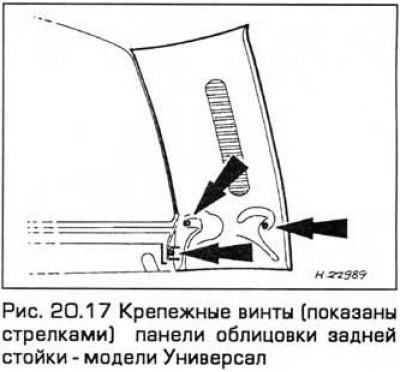

17. Выверните крепежные винты. Затем открепите панели облицовки с обеих задних стоек (см. рис. 20.17).
18. Открепите и снимите верхнюю панель облицовки с внутренней стороны двери.
19. Аккуратно снимите боковую облицовку с левой стороны багажного отделения. Разъедините электроразъемы проводки в корпусе блока задних ламп.
20. На моделях, где сигнал торможения установлен высоко, выверните два винта крепления крышки светового прибора и отсоедините проводку от патрона лампочки.
21. Привяжите тонкую прочную веревку к концу проводки, чтобы воспользоваться ею для протаскивания проводки при установке двери.
22. Вытащите резиновую втулку, расположенную в проеме двери сверху слева. Вытащите проводку. Отвяжите веревку и оставьте ее в задней стойке.
23. Отсоедините трубку омывателя стекла двери от форсунки. Вытащите резиновую втулку и снимите трубку.
24. Попросите помощника удерживать дверь в открытом положении.
25. Небольшой отверткой вытащите фиксаторы крепления стоек к двери. Вытащите втулки из шаровых опор стоек и опустите стойки вниз.

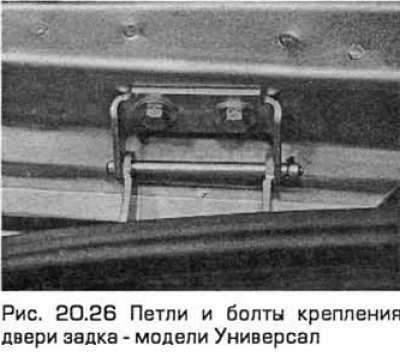

26. Если вы уже отогнули обивку потолка, отверните гайки петель из панели потолка. В противном случае выверните болты крепления двери к петлям (см. рис. 20.26). Снимите дверь.
Установка
Модели Хэтчбэк и Универсал
27. Установка - в порядке, обратном снятию. Дверь должна располагаться в проеме симметрично, а защелка должна занимать симметричное положение в проеме замка. При необходимости отпустите крепежные гайки, регулируя положение двери.
