Описание и принцип действия охлаждения коробки передач

0

Смазочные материалы, рабочие жидкости, герметики и клеи

Позиция	Спецификация
Трансмиссионная жидкость для автоматической коробки передач	WSS-M2C202-B

Спецификация моментов затяжки

Наименование	Нм	фунт-фут	фунт-дюйм
Питающий и возвратный трубопроводы охладителя трансмиссионной жидкости	25	18

Охлаждение коробки передач в блоке с ведущим мостом

Внимание: Не устраняйте протечки путем затягивания усилием большим, чем указанное в спецификациях.

Общий вид

Поз.	№ Запасной Части	Наименование
1		Возвратный трубопровод
2		Питающий трубопровод
3		Охладитель трансмиссионной жидкости

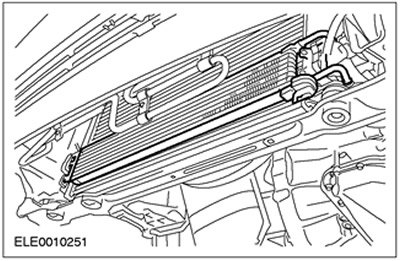

Охладитель трансмиссионной жидкости устанавливается перед радиатором охлаждения двигателя.

Автомобили с системой воздушного кондиционирования

Перед снятием охладителя трансмиссионной жидкости следует снять конденсатор системы воздушного кондиционирования.

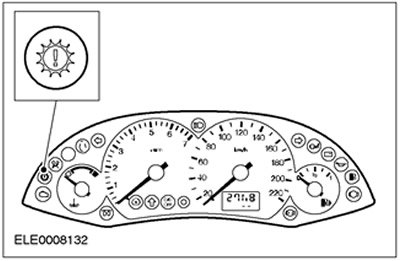

Контрольная лампа силового агрегата

Расположение

Контрольная лампа силового агрегата располагается на щитке приборов. Это лампа оранжевого цвета.

Назначение

Она предупреждает водителя о том, что управление коробкой передач переключилось в режим аварийной рабочей программы или том, что слишком высока температура трансмиссионной жидкости.

Датчик температуры трансмиссионной жидкости (TFT)

Датчик температуры трансмиссионной жидкости (TFT) располагается на внутреннем жгуте электропроводки в масляном картере. Это резистор NTXC (с отрицательным температурным коэффициентом). Датчик измеряет температуру трансмиссионной жидкости.

Если температура трансмиссионной жидкости очень высока (>135°С), загорается контрольная лампа коробки передач, а в память записывается код неисправности, указывающий на неправильное функционирование коробки передач.

В условиях низкой температуры при температуре трансмиссионной жидкости в диапазоне 0°С - 40°С отсутствует функция блокировки.
