Преимущества планетарной передачи заключаются в её компактности, использовании лишь одного центрального вала и в способе переключения передач, осуществляемом путем блокировки одних и разблокировании других элементов планетарного ряда.
В автомобиле с простой механической трансмиссией водитель для переключения передач вынужден постоянно и последовательно выжимать педаль сцепления и отпускать педаль акселератора. Автоматическая трансмиссия автоматически переключает передачи в нужное время. Для этого водителю достаточно манипулировать лишь педалью акселератора, нажимая или отпуская ее. Планетарная передача обеспечивает ровное, без рывков, переключение скоростей движения автомобиля без потерь мощности двигателя, толчков и ударов, обычно ассоциируемых с моментом переключения передачи в механической трансмиссии. Солнечная шестерня находится в центре. Сателлиты вращаются вокруг солнечной шестерни, в то время как она вращается вокруг своей собственной оси. Корончатая шестерня охватывает сателлиты, которые поддерживают водило. Все сателлиты вращаются одновременно и в одном направлении.

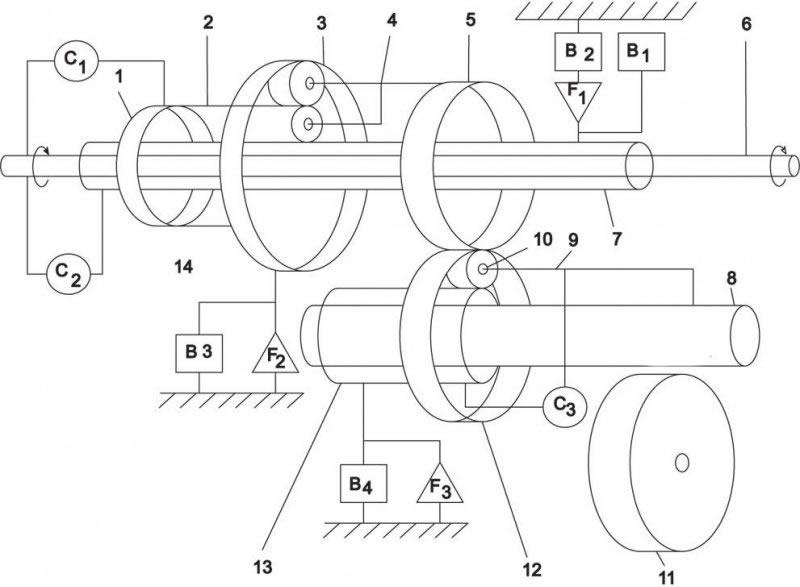

Рис. 9.1. Взаимосвязь компонентов коробки передач: 1 – заднее корончатое колесо планетарной передачи; 2 – задний сателлит планетарной передачи; 3 – передний сателлит планетарной передачи; 4 – водило планетарной передачи; 5 – ведущий привод счетчика; 6 – входной вал; 7 – солнечное зубчатое колесо; 8 – ведущая шестерня главной передачи; 9 – водило понижающей главной передачи; 10 – сателлит понижающей главной передачи; 11 – ведомая шестерня главной передачи; 12 – ведомая шестерня привода счетчика; 13 – солнечное колесо понижающей передачи; 14 – передний зубчатый венец планетарной передачи

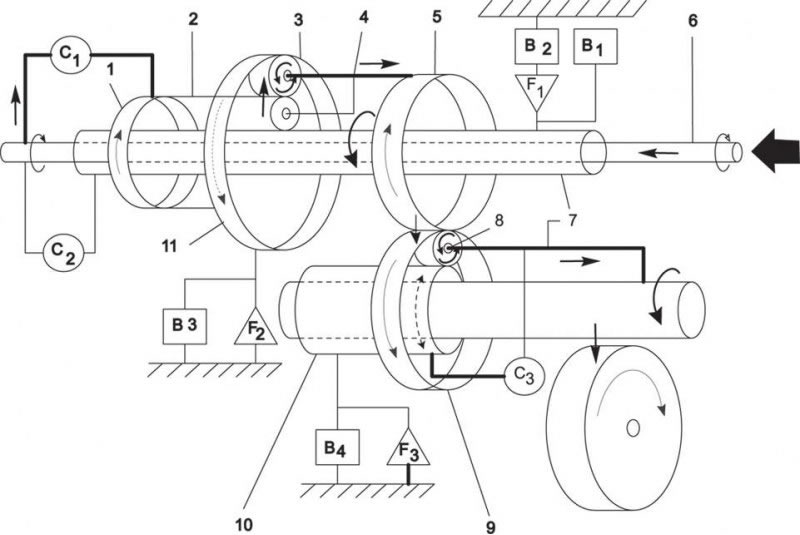

Рис. 9.2. Работа компонентов коробки передач в позиции селектора D-3-2 (1-я передача): 1 – заднее корончатое колесо планетарной передачи; 2 – задний сателлит планетарной передачи; 3 – передний сателлит планетарной передачи; 4 – водило планетарной передачи; 5 – ведущий привод счетчика; 6 – входной вал; 7 – солнечное зубчатое колесо; 8 – сателлит понижающей главной передачи; 9 –ведомая шестерня привода счетчика; 10 – солнечное колесо понижающей передачи; 11 – переднее корончатое колесо планетарной передачи

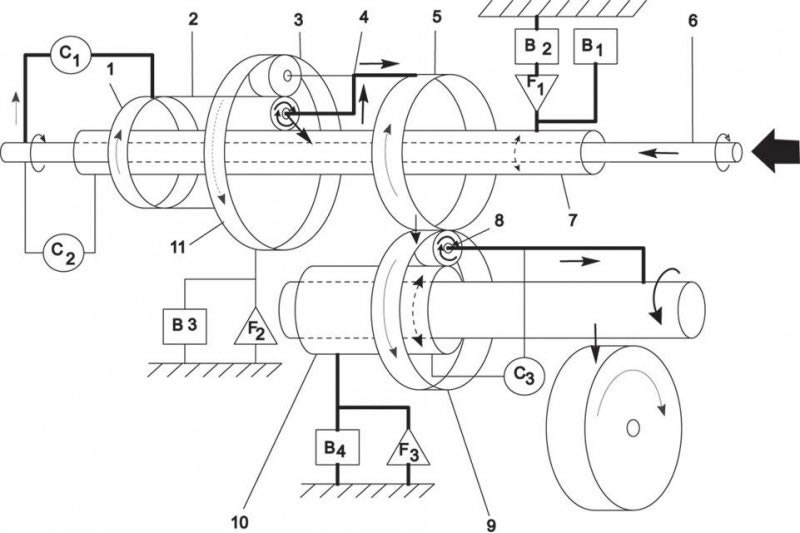

Рис. 9.3. Работа компонентов коробки передач в позиции селектора D-3-2 (2-я передача): 1 – заднее корончатое колесо планетарной передачи; 2 – задний сателлит планетарной передачи; 3 – передний сателлит планетарной передачи; 4 –водило планетарной передачи; 5 – ведущий привод счетчика; 6 – входной вал; 7 – солнечное зубчатое колесо; 8 – сателлит понижающей главной передачи; 9 – ведомая шестерня привода счетчика; 10 – солнечное колесо понижающей передачи; 11 – переднее корончатое колесо планетарной передачи

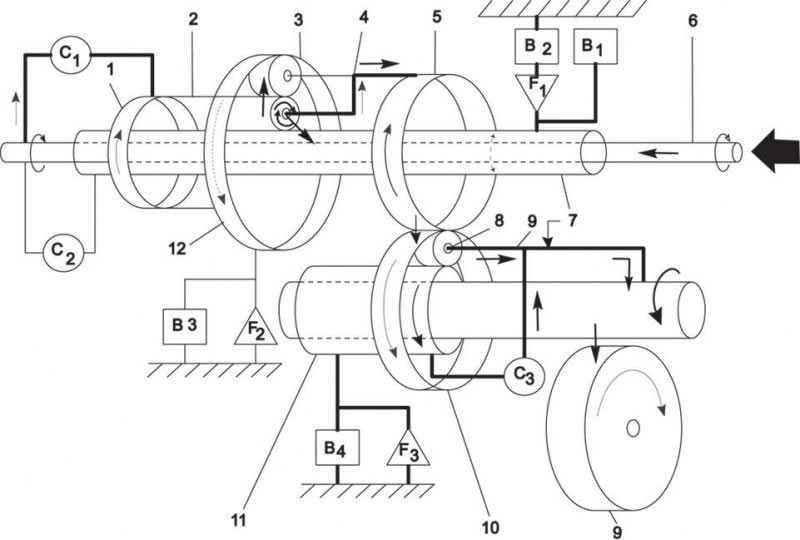

Рис. 9.4. Работа компонентов коробки передач в позиции селектора D-3-2 (3-я передача): 1 – заднее корончатое колесо планетарной передачи; 2 – задний сателлит планетарной передачи; 3 – передний сателлит планетарной передачи; 4 – водило планетарной передачи; 5 – ведущий привод счетчика; 6 – входной вал; 7 – солнечное зубчатое колесо; 8 – сателлит понижающей главной передачи; 9 –ведомая шестерня главной передачи; 10 – ведомая шестерня привода счетчика; 11 – солнечное колесо понижающей передачи; 12 – переднее корончатое колесо планетарной передачи
Источник расположен на сайте AutoInstruction

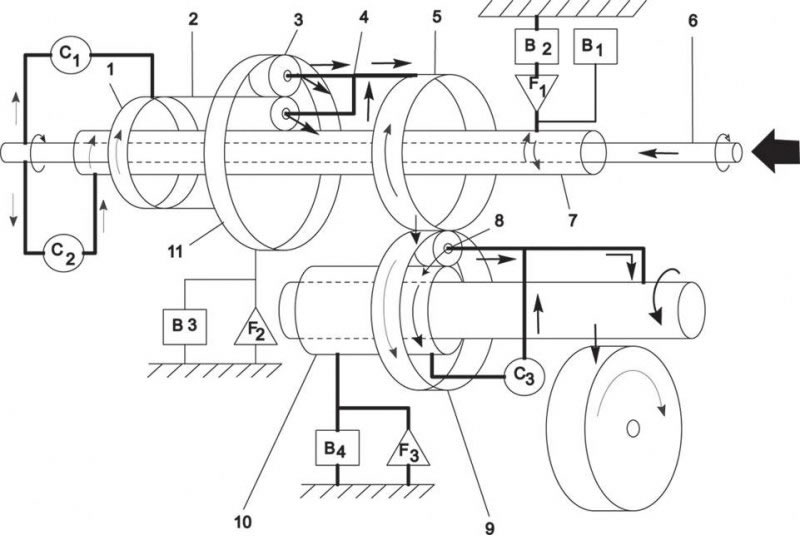

Рис. 9.5. Работа компонентов коробки передач в позиции селектора D (4-я передача): 1 – заднее корончатое колесо планетарной передачи; 2 – задний сателлит планетарной передачи; 3 – передний сателлит планетарной передачи; 4 – водило планетарной передачи; 5 – ведущий привод счетчика; 6 – входной вал; 7 – солнечное зубчатое колесо; 8 – сателлит понижающей главной передачи; 9 – ведомая шестерня привода счетчика; 10 – солнечное колесо понижающей передачи; 11 – переднее корончатое колесо планетарной передачи

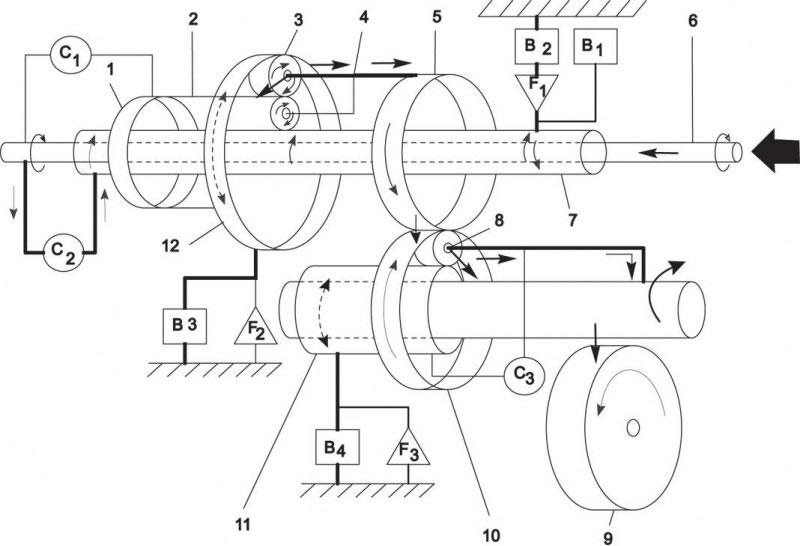

Рис. 9.6. Работа компонентов коробки передач в позиции селектора R: 1 – заднее корончатое колесо планетарной передачи; 2 – задний сателлит планетарной передачи; 3 – передний сателлит планетарной передачи; 4 – водило планетарной передачи; 5 – ведущий привод счетчика; 6 – входной вал; 7 – солнечное зубчатое колесо; 8 – сателлит понижающей главной передачи; 9 – ведомая шестерня главной передачи; 10 – ведомая шестерня привода счетчика; 11 – солнечное колесо понижающей передачи; 12 – переднее корончатое колесо планетарной передачи
Переключение частоты вращения в планетарной передаче происходит тогда, когда 2 из 3-х элементов планетарной передачи (солнечная шестерня, корончатая шестерня, водило) находятся в определённых условиях – блокированы или разблокированы в различной комбинации (рис. 9.1, 9.2, 9.3, 9.4,9.5, 9.6).
Работа компонентов коробки передач в зависимости от позиции рычага селектора приведена в таблице 9.1.

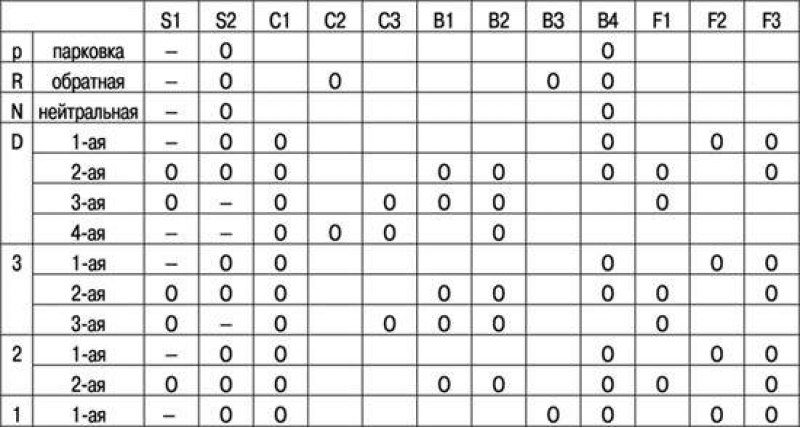

Таблица 9.1. Работа компонентов коробки передач в зависимости от позиции рычага селектора
