Снятие
Внимание: Не пытайтесь очистить корпус дроссельной заслонки. Отверстие и дроссельная заслонка имеют специальное покрытие, наносимое при изготовлении, которое не следует удалять.

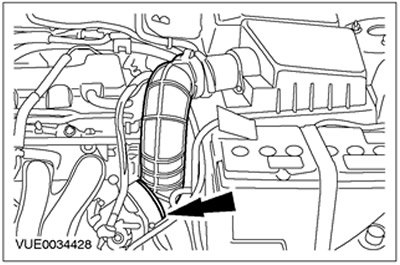

1. Отсоедините выпускной трубопровод воздушного фильтра от корпуса дроссельной заслонки и расположите его в стороне.

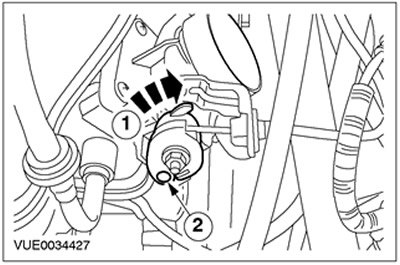

2. Отсоедините трос акселератора от рычага корпуса дроссельной заслонки.
- 1. Поверните рычаг корпуса дроссельной заслонки.
- 2. Отсоедините трос акселератора от рычага корпуса дроссельной заслонки.

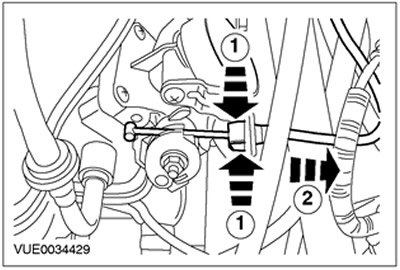

3. Отсоедините трос акселератора от кронштейна троса акселератора.
- 1. Освободите фиксирующие язычки.
- 2. Снимите трос акселератора.

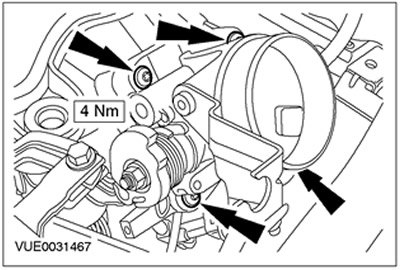

4. Отсоедините корпус дроссельной заслонки от впускного коллектора.

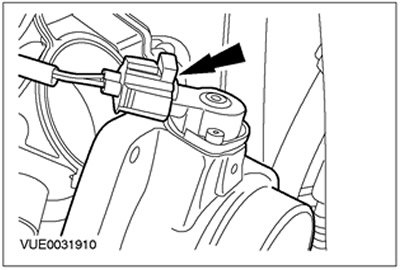

5. Рассоедините штекерный разъем датчика положения дроссельной заслонки (TP) и снимите корпус дроссельной заслонки.
- Снимите прокладку и отбракуйте ее за дальнейшей ненадобностью.
Установка
1.
Внимание: Не пытайтесь очистить корпус дроссельной заслонки. Отверстие и дроссельная заслонка имеют специальное покрытие, наносимое при изготовлении, которое не следует удалять.
Примечание: Установите новую прокладку корпуса дроссельной заслонки.
Установите элементы на место, действуя в обратной последовательности.
