Снятие
1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
2. Снимите крышку катушки зажигания.
- 1. Отсоедините зажимы.
- 2. Высвободите трубопровод охлаждающей жидкости из зажима и снимите крышку катушки зажигания.

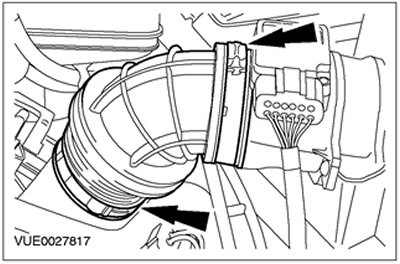

3. Отсоедините выпускной трубопровод воздушного фильтра.
4. Рассоедините штекерный разъем датчика положения дроссельной заслонки (TP) (для наглядности воздушный фильтр показан снятым).

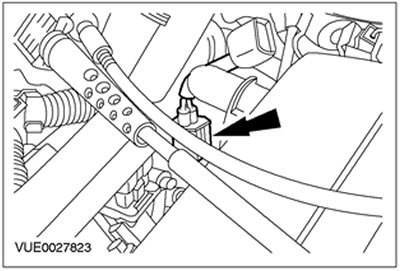

5. Рассоедините электрический разъем датчика положения распределительного вала (СМР).
6. Рассоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя (ECT).
7. Рассоедините штекерный разъем клапана управления подачей воздуха в режиме холостого хода (IAC) (для наглядности воздушный фильтр показан снятым).
8. Рассоедините штекерные разъемы жгута электропроводки системы подачи топлива.
9. Снимите крышку свечей зажигания.
10. Рассоедините штекерный разъем электромагнитного клапана регулируемого газораспределения (VCT).
11. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

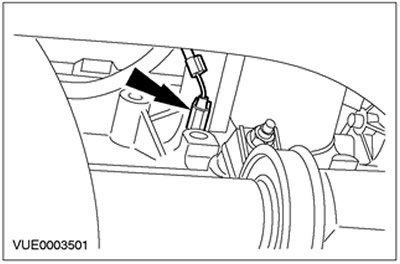

12. Рассоедините электрический разъем реле давления масла.
13. Опустите автомобиль.

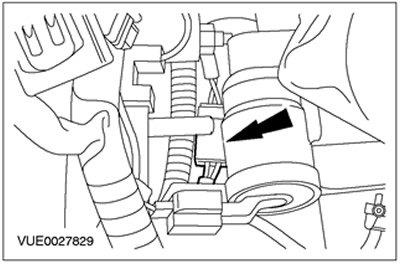

14. Рассоедините штекерный разъем датчика детонации (KS) (для наглядности впускной коллектор показан снятым).
15. Рассоедините штекерный разъем управления вакуумом впускного коллектора (для наглядности воздушный фильтр показан снятым).
16. Рассоедините штекерный разъем датчика давления топлива.
17. Высвободите зажим жгута электропроводки системы подачи топлива из кронштейна катушки зажигания.
18. Рассоедините электрические разъемы топливных форсунок.
19. Снимите жгут электропроводки системы подачи топлива.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
