1. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
2. Снимите масляное уплотнение распределительного вала. За дополнительной информацией обратитесь к главе Уплотнение распределительного вала имеющейся в этом разделе.
3. Проверьте клапанные зазоры. За дополнительной информацией обратитесь к главе Клапанный зазор имеющейся в этом разделе.

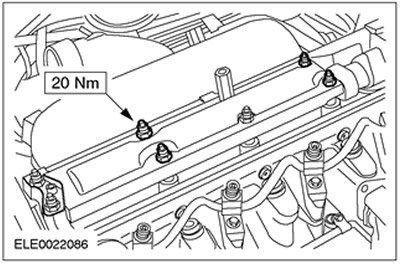

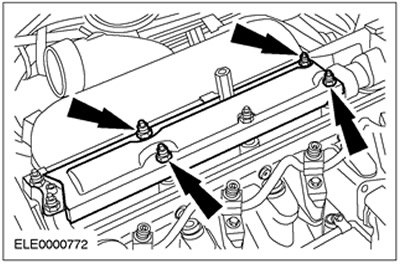

4. Снимите маслоуловитель.
5.

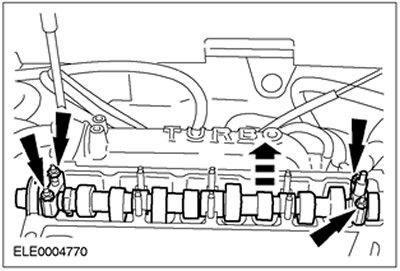

Внимание: Отпустите гайки крышек подшипников распределительного вала №№ 1, 3 и 5 на один оборот каждую таким образом, чтобы отпустить распределительный вал.
Примечание: Сохраните болты и крышки подшипников распределительного вала в порядке.
Снимите распределительный вал. Отбракуйте масляные уплотнения распределительных валов за их дальнейшей ненадобностью.
6.

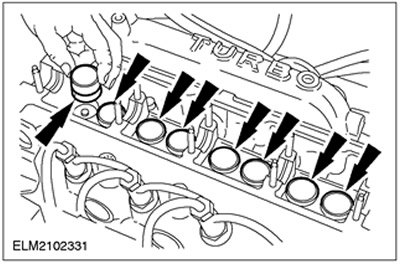

Примечание: Сохраните толкатели клапанов и регулировочные прокладки в порядке.
Снимите толкатели клапанов и регулировочные прокладки.
Установка
1.

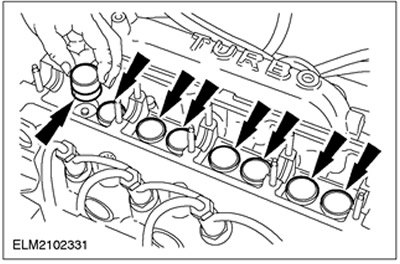

Примечание: Нанесите на толкатели клапанов и регулировочные прокладки чистое моторное масло.
Установите толкатели клапанов и регулировочные прокладки.
2.

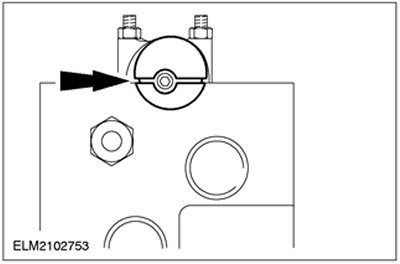

Примечание: Больший полукруг должен быть обращен вверх.

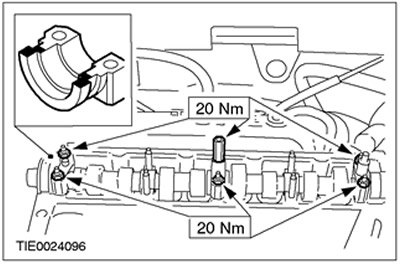

Установите крышки подшипников распределительного вала. На отмеченные поверхности крышки подшипника № 1 нанесите герметик.
4. Проверьте клапанные зазоры. За дополнительной информацией обратитесь к главе Клапанный зазор имеющейся в этом разделе.
5. Установите маслоуловитель.
6. Установите масляное уплотнение распределительного вала. За дополнительной информацией обратитесь к главе Уплотнение распределительного вала имеющейся в этом разделе.
7. Установите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
