Снятие
Предупреждение: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
Предупреждение: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.
Предупреждение: Система подачи топлива после выключения зажигания остается под давлением в течение продолжительного времени. Перед началом выполнения любого ремонта следует сбросить давление топлива. Неследование этим указаниям в результате может привести к травматическим последствиям.
1. Сбросьте давление в топливной системе.За дополнительной информацией обратитесь к Разделу 310-00A.
2. Снимите ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.
3. Опустите автомобиль.
4. Выверните болт крепления расширительного бачка системы охлаждения.
5. Высвободите расширительный бачок системы охлаждения из зажима и закрепите его в стороне.

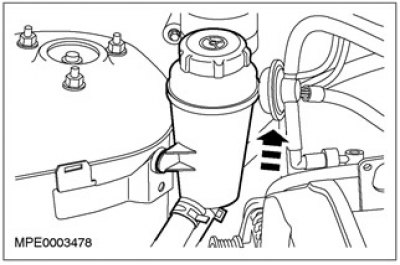

6. Отсоедините бачок рабочей жидкости усилителя рулевого управления и закрепите его в стороне.
7. Рассоедините и отсоедините жгут электропроводки двигателя и закрепите его в стороне.
8. Отсоедините провод заземления.

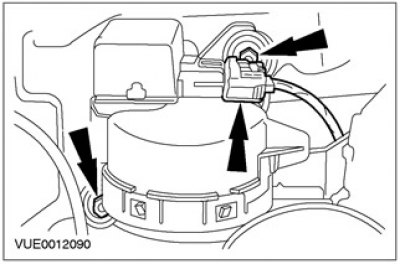

9. Рассоедините штекерный разъем и отсоедините клапан очистки угольного фильтра системы контроля над парами топлива.
10. Отсоедините вакуумные магистрали от клапана очистки угольного фильтра системы контроля над парами топлива.
11. Отсоедините вакуумную магистраль угольного фильтра системы контроля над парами топлива и снимите клапан очистки угольного фильтра системы контроля над парами топлива.

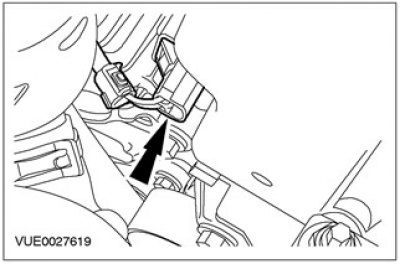

12. Рассоедините штекерный разъем датчика температуры головки цилиндров.
13.
Внимание: Следует защитить генератор от загрязнения. Неследование этому указанию в результате может привести к преждевременному выходу генератора из строя.
Закройте генератор безворсовым материалом, чтобы предотвратить его загрязнение.
14.
Примечание: Соединения питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Соединения возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.
Отсоедините питающий и возвратные топливопроводы от регулятора давления топлива.

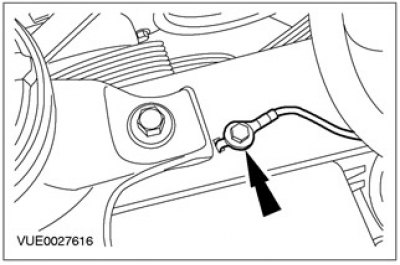

15. Отсоедините провод заземления.
16.
Примечание: Отметьте положение опоры двигателя.

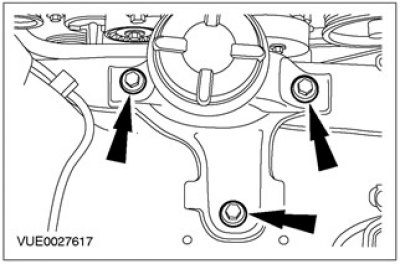

Выверните болты крепления передний опоры двигателя.

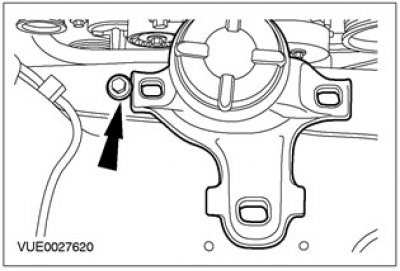

17. Сдвиньте двигатель в направлении передка автомобиля и установите один из болтов крепления на место в отверстие под задний болт, чтобы предотвратить перемещение двигателя назад.
18. Рассоедините электрические соединения генератора.
- Снимите защитный колпачок (при наличии).
19. Выверните болт крепления генератора.
20.
Примечание: Болт крепления следует полностью высвободить из кронштейна, хотя на этой стадии болт вывернуть невозможно.
Полностью выверните болт крепления генератора.
21. Снимите генератор.
- Выверните болт крепления генератора.
Установка
Предупреждение: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
Предупреждение: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.
1.
Примечание: Чтобы облегчить установку, сдвиньте назад втулки блокировки генератора.
Установите элементы на место, действуя в обратной последовательности
