Провода аккумулятора (1.6L Duratec) — снятие и установка

 Главная Форд Фокус 1998-2004 Электрооборудование Система пуска и заряда Провода аккумулятора (1.6L Dur...

0

Снятие

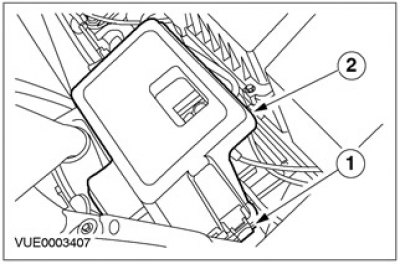

1. Снимите крышку аккумулятора.
  • 1. Высвободите крышку аккумулятора.
  • 2. Отсоедините крышку аккумулятора от полки аккумулятора.

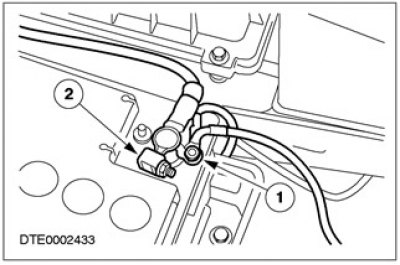

2. Отсоедините провод массы от аккумулятора.
  • 1. Отсоедините вспомогательные провода заземления.
  • 2. Отсоедините провод массы аккумулятора от аккумулятора.



3. Отсоедините силовой провод аккумулятора.
  • 1. Отсоедините вспомогательные силовые провода.
  • 2. Отсоедините силовой провод аккумулятора от аккумулятора.



4. Отсоедините провода аккумулятора от полки аккумулятора.

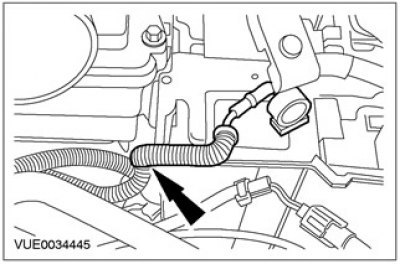

5. Отсоедините жгут электропроводки электромагнита стартера от полки аккумулятора.



6. Отсоедините провода аккумулятора от полки аккумулятора.

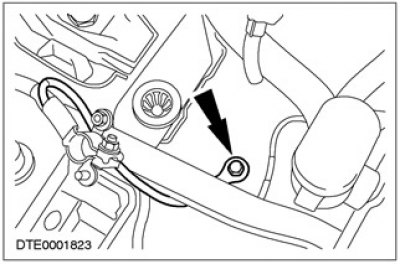

7. Отсоедините провод массы от аккумулятора (для наглядности воздушный фильтр показан снятым).



8. Поднимите и подоприте автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

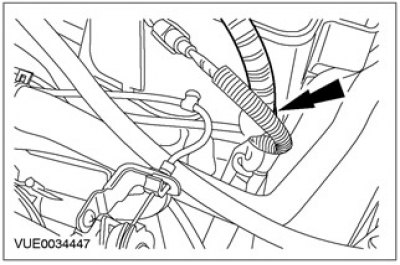

9. Отсоедините жгут электропроводки электромагнита стартера от полки аккумулятора.

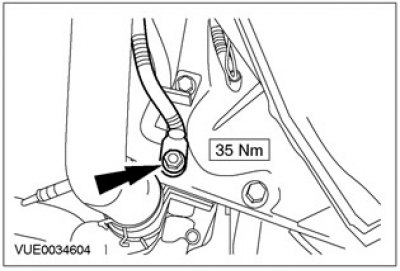

10. Отсоедините провод массы от аккумулятора.



11. Рассоедините штекерный разъем стартера.



12. Рассоедините электрические разъемы генератора.



13. Снимите провода аккумулятора.

Установка



1. Для установки выполните процедуру снятия в обратной последовательности.
