Снятие
Примечание: При установке нового щитка приборов подключите WDS. Выгрузите информацию о конфигурации щитка приборов, используя программу установки программируемых модулей, перед снятием щитка приборов.
1. Отсоедините провод "массы" от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
2. Отсоедините гнездо щитка приборов (рулевое колесо условно не показано).
- Выверните винты крепления и отсоедините зажимы крепления.
3. Снимите гнездо щитка приборов.

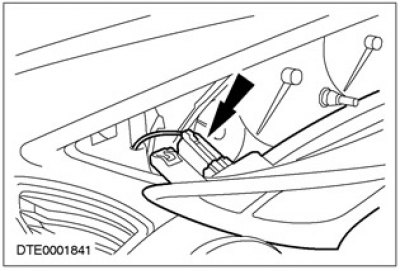

- Расстыкуйте электрический разъем переключателя открывания задней двери багажного отделения.

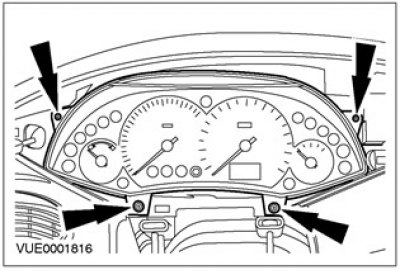

4. Отсоедините щиток приборов.
5. Расстыкуйте электрический разъем подсветки щитка приборов.
6.
Внимание: Щиток приборов требуется удерживать в вертикальном положении во избежание вытекания силиконовой жидкости из приборов.
Снимите щиток приборов.

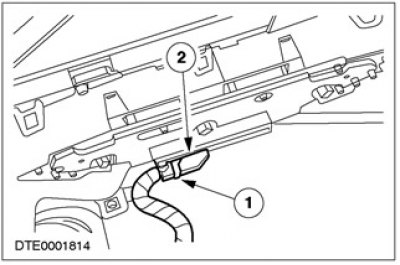

- 1. Освободите фиксирующий язычок.
- 2. Расстыкуйте электрический разъем щитка приборов.
Установка
Примечание: При установке нового щитка приборов подключите WDS. Загрузите информацию о конфигурации щитка приборов, используя программу установки программируемых модулей, после установки щитка приборов.
1. Установите все элементы на место, действуя в обратной последовательности.
