Щиток приборов — снятие и установка

Главная Форд Фокус 1998-2004 Электрооборудование Оборудование и приборы Щиток приборов — снятие и уста...

Снятие

Примечание: При установке нового щитка приборов подключите WDS. Выгрузите информацию о конфигурации щитка приборов, используя программу установки программируемых модулей, перед снятием щитка приборов.

1. Отсоедините гнездо щитка приборов (рулевое колесо условно не показано).

2. Снимите гнездо щитка приборов.

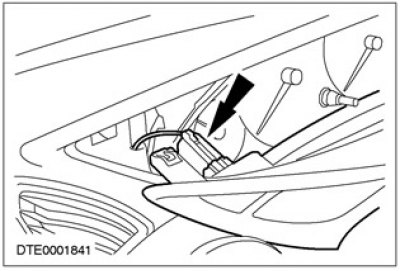

Расстыкуйте электрический разъем переключателя открывания задней двери багажного отделения.

3. Отсоедините щиток приборов.

4. Внимание: Щиток приборов требуется удерживать в вертикальном положении во избежание вытекания силиконовой жидкости из приборов.

Снимите щиток приборов.

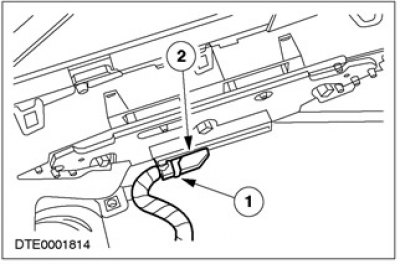

1. Освободите фиксирующий язычок.
2. Расстыкуйте электрический разъем щитка приборов.

Установка

1. Примечание: При установке нового щитка приборов подключите WDS. Загрузите информацию о конфигурации щитка приборов, используя программу установки программируемых модулей, после установки щитка приборов.

Установите все элементы на место, действуя в обратной последовательности.
