Специальный инструмент
 | Провод проверки/ инициирования срабатывания подушки безопасности/ пиротехнического натяжителя ремня безопасности 418-S055 (40-007A) |
Общее оборудование:
- Аккумулятор, 12 В
- Деревянные бруски
Все автомобили
Предупреждение: Для минимизации риска получения травм в случае преждевременного развертывания подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: Для минимизации возможности преждевременного развертывания заряженные модули подушки безопасности допускается помещать только на заземленные верстаки, причем декоративная крышка должна быть обращена вверх. Несоблюдение этих инструкций может привести к травматическим последствиям.
Предупреждение: Развертывание модулей подушек безопасности и срабатывание натяжителей ремней безопасности следует производить в хорошо вентилируемых зонах. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: Перед инициированием развертывания модуля подушки безопасности или срабатывания натяжителя ремня безопасности удостоверьтесь в том, что весь персонал, работающий поблизости, оповещен о том, что возникнет громкий шум (хлопок). Не позволяйте никому приближаться ближе, чем на шесть метров. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: Не следует притрагиваться к модулю подушки безопасности или натяжителю ремня безопасности сразу же после развертывания/ срабатывания, т.к. модуль подушки безопасности или натяжитель ремня безопасности будет очень горячим. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: После срабатывания газогенератор(ы) станет безопасным, но следует избегать прямого контакта продуктов срабатывания пиротехнических устройств с кожей или глазами. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: Всегда используйте защитные перчатки и очки при работе со сработавшими модулями подушек безопасности и натяжителями ремней безопасности. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: Если продукт срабатывания пиротехнических элементов модуля подушки безопасности или натяжителя ремня безопасности попал в глаза, незамедлительно тщательно промойте глаза чистой водой и обратитесь за медицинской помощью. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: При вдыхании большого количество продуктов срабатывания пиротехнических элементов модуля подушки безопасности или натяжителя ремня безопасности обратитесь за медицинской помощью. Несоблюдение этой инструкции может привести к травматическим последствиям.
1. Снимите модуль(и) подушки безопасности, предназначенной для развертывания. За дополнительной информацией обратитесь к соответствующей процедуре(ам), описанной в этом разделе.

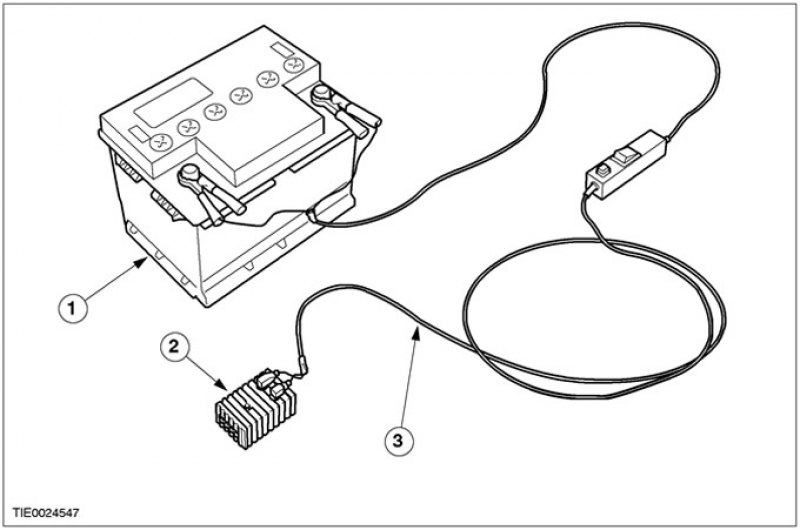

- 2. Подсоедините специальные инструменты, как показано на рисунке
- 1. Аккумулятор, 12 В
2. Адаптер (AC) (Элемент соединительного провода проверки/ инициирования срабатывания модуля подушки безопасности/ пиротехнического натяжителя ремня безопасности).
3. Соединительный провод (Элемент соединительного провода проверки/ инициирования срабатывания модуля подушки безопасности/ пиротехнического натяжителя ремня безопасности).
Одноступенчатые модули подушек безопасности

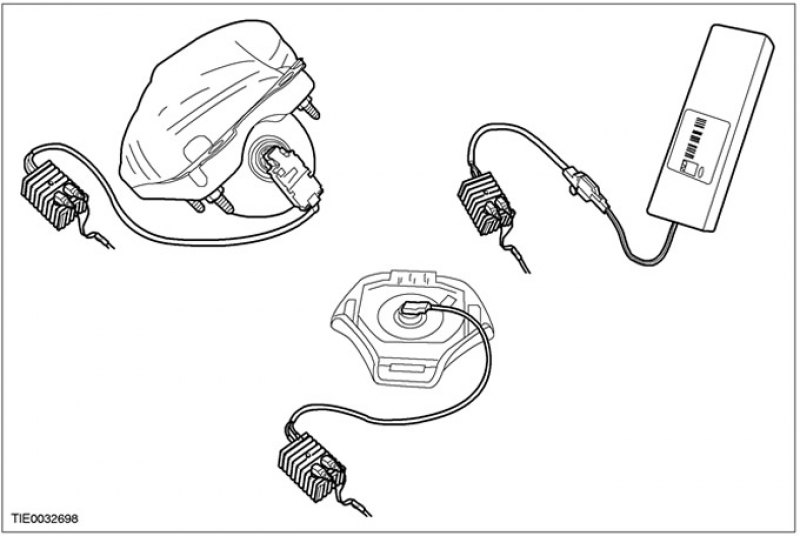

3. Подсоедините соединительный провод к модулю подушки безопасности и к адаптеру. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.
4.
Внимание: Для защиты штекерных разъемов соединительных проводов от повреждения при развертывании модуля приподнимите модуль подушки безопасности от земли, используя два деревянных бруска.

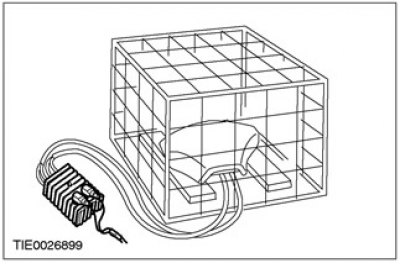

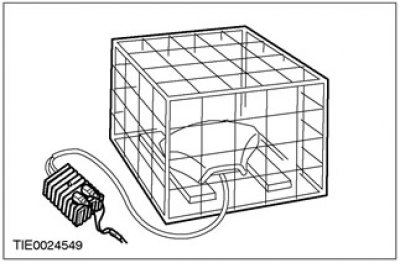

Поместите модуль подушки безопасности внутрь подходящего жесткого проволочного каркаса таким образом, чтобы крышка модуля подушки безопасности была обращена кверху (показана подушка безопасности водителя).
5. Для развертывания модуля подушки безопасности водителя или пассажира отпустите кнопку AC адаптера.
6. Для развертывания модуля боковой подушки безопасности нажмите на кнопку AC адаптера.

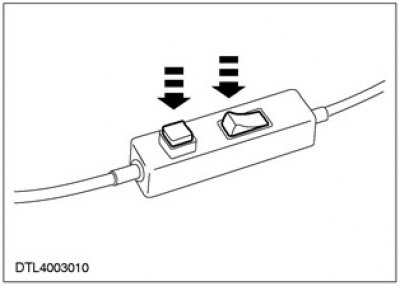

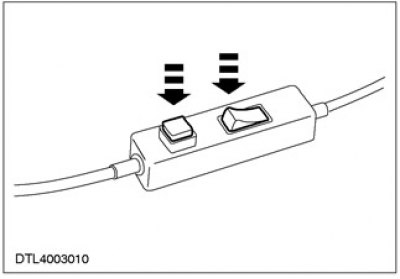

7. Отойдите на максимальное, насколько это возможно, расстояние от модуля подушки безопасности и нажмите на оба переключателя, чтобы развернуть модуль подушки безопасности.
Двухступенчатые модули подушек безопасности
8.
Предупреждение: На этой стадии НЕ подсоединяйте оба проверочных провода к адаптеру. Инициирование срабатывания каждого газогенератора следует производить отдельно. Несоблюдение этой инструкции может привести к травматическим последствиям.

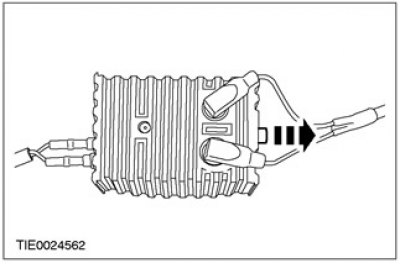

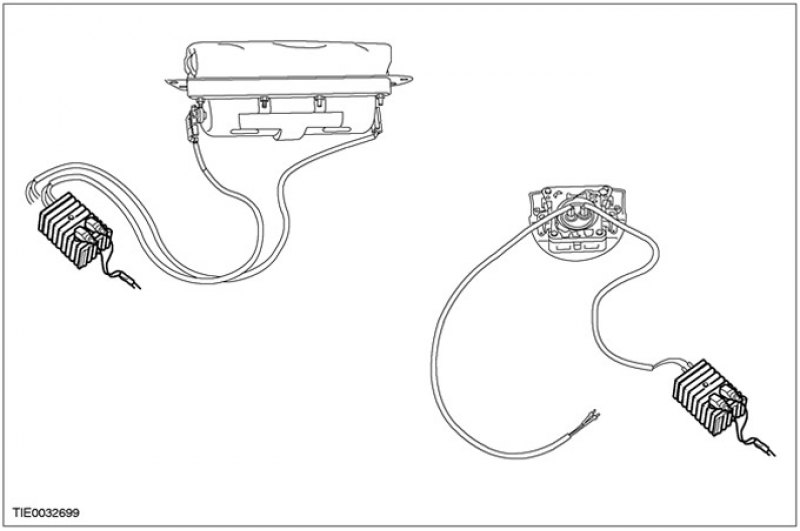

Подсоедините проверочные провода к модулю подушки безопасности, а один из проверочных проводов к адаптеру. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.
9.
Внимание: Для защиты штекерных разъемов соединительных проводов от повреждения при развертывании модуля приподнимите модуль подушки безопасности от земли, используя два деревянных бруска.
Поместите модуль подушки безопасности внутрь подходящего жесткого проволочного каркаса таким образом, чтобы крышка модуля подушки безопасности была обращена кверху (показана подушка безопасности водителя).
10. Чтобы инициировать срабатывание первого газогенератора модуля подушки безопасности водителя или пассажира, отпустите кнопку AC на адаптере.
11. Отойдите на максимальное, насколько это возможно, расстояние от модуля подушки безопасности и нажмите на оба переключателя, чтобы развернуть модуль подушки безопасности.

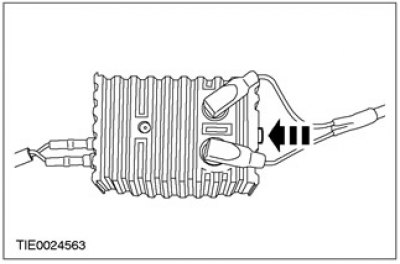

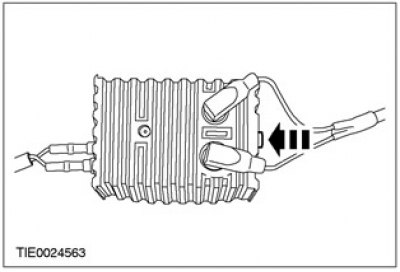

12. Чтобы инициировать срабатывание второго газогенератора модуля подушки безопасности водителя или пассажира, подсоедините второй проверочный провод к адаптеру.
13. Отойдите на максимальное, насколько это возможно, расстояние от модуля подушки безопасности и нажмите на оба переключателя, чтобы развернуть модуль подушки безопасности.
Автомобили с натяжителями ремней безопасности
14.
Примечание: В некоторых автомобилях для доступа к штекерному разъему натяжителя ремня безопасности требуется снять переднее сиденье.
Снимите переднее сиденье (при необходимости). За дополнительной информацией обратитесь к Разделу 501-10.
15. Отсоедините штекерный разъем натяжителя ремня безопасности от переднего сиденья.
16. Установите переднее сиденье (при необходимости). За дополнительной информацией обратитесь к Разделу 501-10.
17.
Внимание: Удостоверьтесь в том, что установлены установочные болты переднего сиденья.

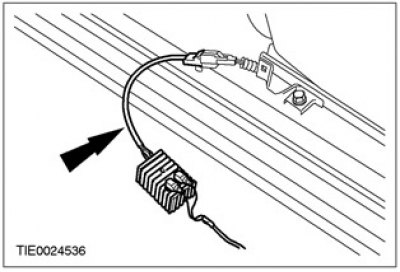

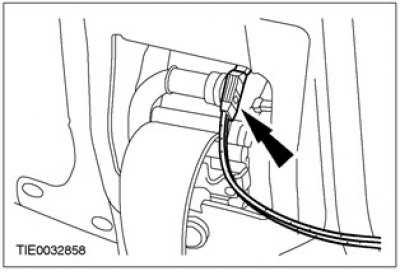

Подсоедините соединительный провод к штекерному разъему натяжителя ремня безопасности. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.

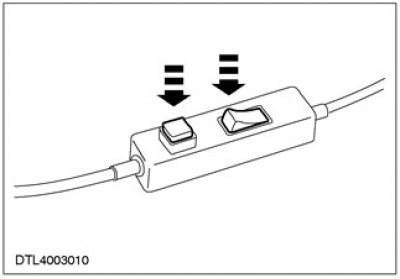

18. Для развертывания натяжителя ремня безопасности нажмите на кнопку AC адаптера.
19. Отойдите на максимальное, насколько это возможно, расстояние от модуля подушки безопасности и нажмите на оба переключателя, чтобы инициировать срабатывание натяжителя ремня безопасности.
Автомобили с натяжителями ремней безопасности.
20. Подсоедините проверочный провод к штекерному разъему натяжителя ремня безопасности.
21. Чтобы инициировать срабатывание натяжителя ремня безопасности, нажмите на кнопку AC адаптера.
22. Отойдите на максимальное, насколько это возможно, расстояние от модуля подушки безопасности и нажмите на оба переключателя, чтобы инициировать срабатывание натяжителя ремня безопасности.
Все автомобили
23. Развернутый/ сработавший модуль(и) подушки безопасности и натяжители ремней безопасности следует помещать в подходящие герметичные мешки и затем утилизировать в соответствии с местными правилами обращения с опасными отходами.
24.
Предупреждение: Ни при каких обстоятельствах непригодный к эксплуатации модуль подушки безопасности или натяжитель ремня безопасности не следует возвращать, используя местную почтовую систему. Несоблюдение этой инструкции может привести к травматическим последствиям.
Предупреждение: Никогда не исследуйте штекерные разъемы модулей подушек безопасности или любых иных электрических элементов вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.
Примечание: Все не подлежащие обслуживанию модули подушек безопасности включены в Перечень элементов, подлежащих обязательному возврату. Со всеми изменившими цвет и поврежденными модулями подушек безопасности следует обращаться так же, как с любыми возвращаемыми заряженными модулями подушек безопасности, подлежащими возврату.
Если модуль подушки безопасности или натяжитель ремня безопасности не удается развернуть/ инициировать его срабатывание, упакуйте непригодный к эксплуатации модуль подушки безопасности или натяжителя ремня безопасности в соответствующую упаковку и в соответствии с предписаниями верните в Центр планирования обмена (Exchange Plan Center), используя местную Национальную компанию по продажам (National Sales Company).
