Специальный инструмент
 | Провод проверки и развертывания/ задействования подушки безопасности/ пиротехнического натяжителя ремня безопасности 418-S055 (40-007A) |
Общее оборудование: Аккумулятор, 12 В.
Все автомобили
Предупреждение: Для минимизации риска получения травм в случае преждевременного развертывания подушки безопасности всегда переносите действующий модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Неследование этому указанию в результате может привести к травматическим последствиям.
Предупреждение: Для минимизации возможности преждевременного развертывания подушки безопасности, действующие модули подушек безопасности следует устанавливать только на заземленные верстаки. Неследование этому указанию в результате может привести к травматическим последствиям.
1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
2. Снимите модуль (и) подушки безопасности, подлежащие развертыванию. За дополнительной информацией обратитесь к соответствующей процедуре (ам), представленной в этом разделе.
Одноступенчатые модули подушек безопасности

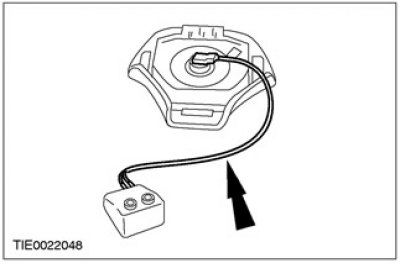

3. Подсоедините проверочный провод к модулю подушки безопасности и переходнику (показан модуль подушки безопасности водителя).
Двухступенчатые модули подушек безопасности
4.
Внимание: Не подсоединяйте оба проверочных провода к переходнику. Два газогенератора модуля подушки безопасности должны разворачиваться по отдельности.

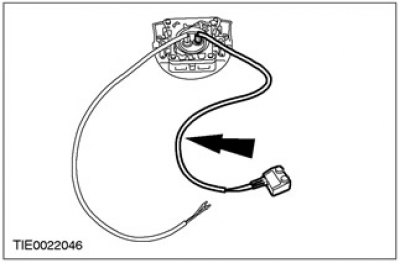

Подсоедините два проверочных провода к модулю подушки безопасности, а другой конец одного из проверочных проводов к переходнику (показан модуль подушки безопасности водителя).
Все модули подушек безопасности
5.
Внимание: Чтобы предотвратить повреждение штекерного разъема (ов) проверочного провода при развертывании подушки безопасности, поднимите модуль подушки безопасности на два деревянных бруска.

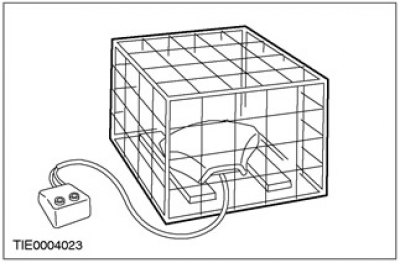

Установите модуль подушки безопасности в подходящий жесткий проволочный каркас таким образом, чтобы крышка модуля подушки безопасности была обращена кверху.

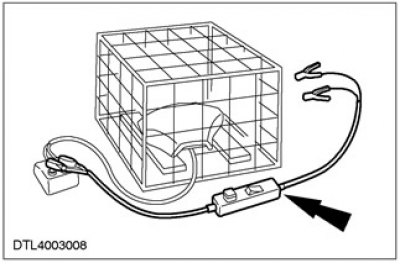

6. Подсоедините провод развертывания к переходнику.
7.
Предупреждение: Перед переходом к дальнейшим действиям удостоверьтесь в том, что весь персонал, находящийся поблизости, знает о предстоящем возникновении громкого шума (хлопка). Не позволяйте никому приближаться ближе, чем на шесть метров. Неследование этим указаниям в результате может привести к травматическим последствиям.

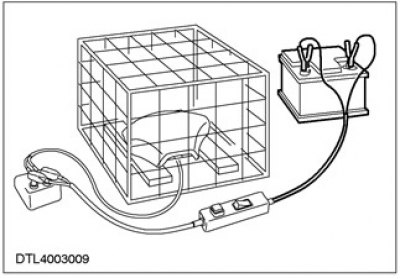

Отойдите как можно дальше от модуля подушки безопасности и подсоедините провод развертывания к аккумулятору.
8.
Внимание: Не следует притрагиваться к модулю подушки безопасности сразу же после развертывания, поскольку модуль подушки безопасности будет очень горячим.
Внимание: После развертывания подушки безопасности на ее поверхности могут оставаться следы гидроксида натрия, продукта сгорания, который вызывает раздражение кожи. При выполнении работ с любыми раскрывшимися модулями подушек безопасности надевайте защитные рукавицы.

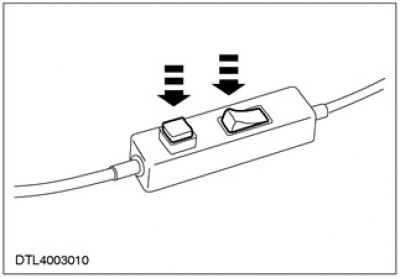

Чтобы развернуть подушку безопасности, следует нажать на оба переключателя.
Двухступенчатые модули подушки безопасности

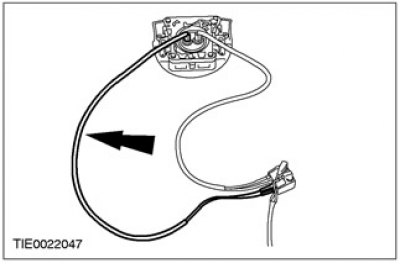

9. Подсоедините второй проверочный провод к переходнику.
10.
Предупреждение: Перед переходом к дальнейшим действиям удостоверьтесь в том, что весь персонал, находящийся поблизости, знает о предстоящем возникновении громкого шума (хлопка). Не позволяйте никому приближаться ближе, чем на шесть метров. Неследование этому указанию в результате может привести к травматическим последствиям.
Внимание: Не следует притрагиваться к модулю подушки безопасности сразу же после развертывания, поскольку модуль подушки безопасности будет очень горячим.
Внимание: После развертывания подушки безопасности на ее поверхности могут оставаться следы гидроксида натрия, продукта сгорания, который вызывает раздражение кожи. При выполнении работ с любыми раскрывшимися модулями подушек безопасности надевайте защитные рукавицы.
Чтобы развернуть подушку безопасности, следует нажать на оба переключателя.
Все модули подушек безопасности
11. Развернутый модуль (и) подушки безопасности следует упаковать в соответствующий мешок и затем утилизовать в соответствии с местными правилами обращения с вредными отходами.
