Снятие
Предупреждение: Чтобы исключить риск случайного развертывани, требуется разрядить резервное питание модуля управления подушкой безопасности. Выждите не менее одной минуты после отсоединения провода(ов) массы аккумулятора до начала любого ремонта или регулировки вспомогательной удерживающей системы (SRS) или любого элемента(ов), примыкающих к датчикам SRS. Неследование этим указаниям может привести к травматическим последствиям.
Предупреждение: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушками безопасности, и при работе с модулем подушки безопасности. Неследование этим указаниям может привести к травматическим последствиям.
Предупреждение: Для минимизации вероятности преждевременного развертывания подушки безопасности не используйте устройства сохранения ключевого кода радио при работе со вспомогательной удерживающей системой. Неследование этому указанию может привести к травматическим последствиям.
Предупреждение: Для минимизации риска получения травм в случае преждевременного развертывания подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Неследование этому указанию может привести к травматическим последствиям.
Предупреждение: Для минимизации возможности преждевременного развертывания подушек безопасности, заряженные модули подушек безопасности следует устанавливать только на заземленные верстаки и таким образом, чтобы декоративная крышка была обращена кверху. Неследование этим указаниям может привести к травматическим последствиям.
Предупреждение: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Неследование этому указанию может привести к травматическим последствиям.
Предупреждение: Покраска декоративной крышки модуля подушки безопасности водителя или панели приборов может привести к повреждению декоративной крышки и подушек безопасности. Ни при каких обстоятельствах не пытайтесь покрасить обесцвеченные или поврежденные декоративные крышки модулей подушек безопасности или панель приборов. Установите новый элемент. Неследование этому указанию может привести к травматическим последствиям.
1. Отсоедините провод массы от аккумулятора.За дополнительной информацией обратитесь к Разделу 414-01.
2. Снимите отделение для перчаток.

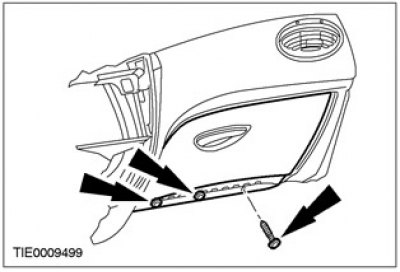

- Отсоедините демпфер от отделения для перчаток.
3. Снимите вентиляционный трубопровод.
- Отсоедините зажим.

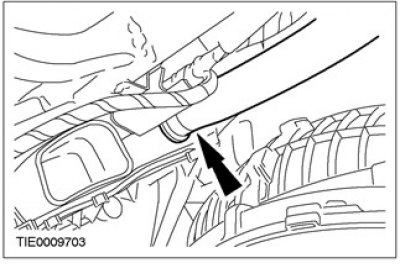

4. Отсоедините трубку системы устранения запотевания от корпуса отопителя.

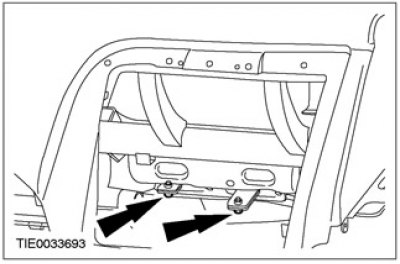

5. Выверните болты крепления декоративной крышки модуля подушки безопасности пассажира.
6. Отсоедините декоративную крышку модуля подушки безопасности пассажира от панели приборов.

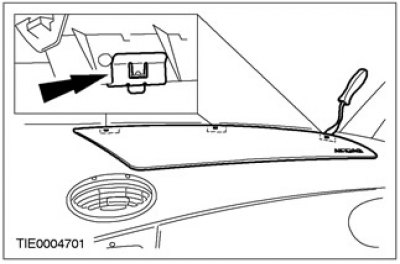

- Используя специальный инструмент, аккуратно освободите зажимы, начиная с передней наружной кромки.

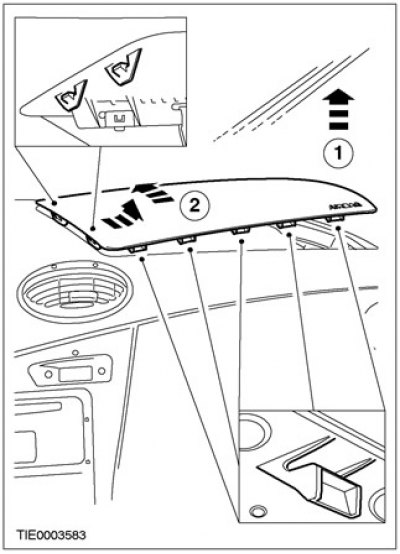

7. Снимите декоративную крышку модуля подушки безопасности пассажира.
- 1. Поднимите наружную кромку.
- 2. Поднимите крышку, перемещая ее в направлении лобового стекла, для освобождения зажимов.

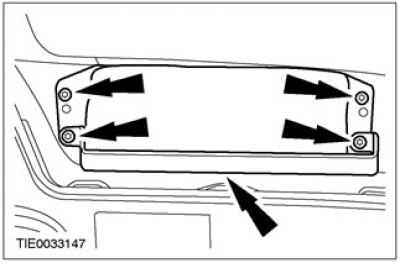

8. Отсоедините модуль подушки безопасности пассажира и усилительный кронштейн от панели приборов.
9.
Примечание: Для освобождения фиксирующих язычков штекерного разъема могут потребоваться заостренные плоскогубцы.
Снимите модуль подушки безопасности пассажира.

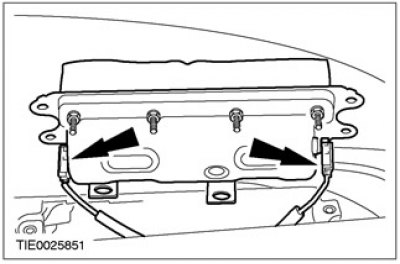

- Рассоедините штекерные разъемы.
10.
Предупреждение: Если после развертывания подушки безопасности пассажира устанавливается новый модуль подушки безопасности пассажира, панель приборов следует осмотреть на наличие повреждений и при наличии какого-либо повреждения установить новую панель приборов,. Неследование этому указанию может привести к травматическим последствиям.

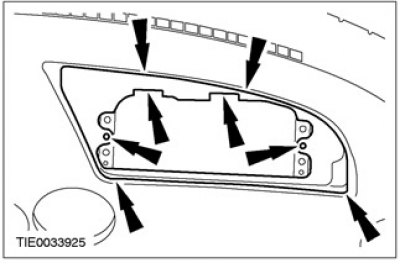

Осмотрите панель приборов на наличие повреждений в указанных местах.
11. При необходимости снимите панель приборов.За дополнительной информацией обратитесь к Разделу 501-12.
Установка
Предупреждение: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушкой безопасности, и при работе с модулем подушки безопасности. Неследование этому указанию может привести к травматическим последствиям.
Предупреждение: Чтобы минимизировать возможность травмы в случае преждевременного развертывания, всегда переносите "заряженную" подушку безопасности, направив подушку и декоративную крышку в сторону от туловища. Неследование этому указанию может привести к травматическим последствиям.
Предупреждение: Для минимизации возможности преждевременного раскрывания подушек безопасности, заряженные модули подушек безопасности следует устанавливать только на заземленные верстаки и таким образом, чтобы декоративная крышка была обращена кверху. Неследование этим указаниям может привести к травматическим последствиям.
Предупреждение: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Неследование этому указанию может привести к травматическим последствиям.
Предупреждение: Покраска декоративной крышки модуля подушки безопасности водителя или панели приборов может привести к повреждению декоративной крышки и подушек безопасности. Ни при каких обстоятельствах не пытайтесь покрасить обесцвеченные или поврежденные декоративные крышки модулей подушек безопасности или панель приборов. Установите новый элемент. Неследование этому указанию может привести к травматическим последствиям.
1. При необходимости установите новую панель приборов.За дополнительной информацией обратитесь к Разделу 501-12.

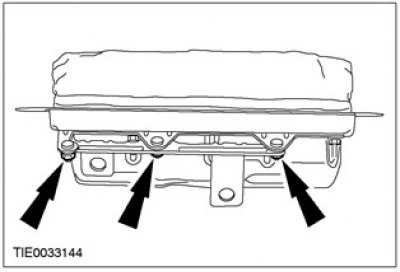

2. Если должна быть установлена исходная подушка безопасности пассажира, отпустите гайки крепления подвижного кронштейна модуля подушки безопасности пассажира.
3. Установите модуль подушки безопасности пассажира.
- Состыкуйте штекерные разъемы.

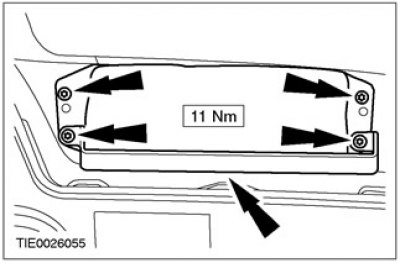

4. Подсоедините модуль подушки безопасности пассажира и усилительный кронштейн к панели приборов.
5.
Примечание: Пропустите кронштейны декоративной крышки вниз через модуль подушки безопасности пассажира и подвижный кронштейн.

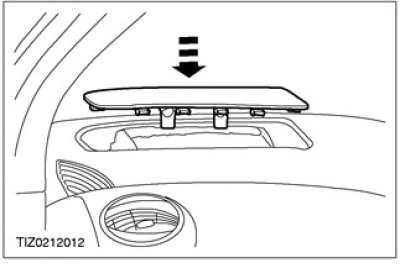

Установите декоративную крышку модуля подушки безопасности пассажира.
6.
Примечание: На этой стадии не затягивайте полностью болты крепления декоративной крышки модуля подушки безопасности пассажира.

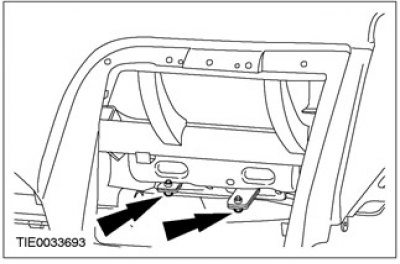

Установите болты крепления декоративной крышки модуля подушки безопасности пассажира.
7.
Внимание: Удостоверьтесь в том, что все зажимы крепления декоративной крышки модуля подушки безопасности пассажира правильно зафиксированы и декоративная крышка установлена вровень с панелью приборов.

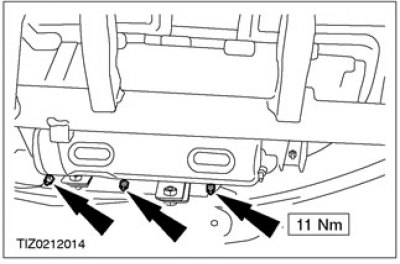

Затяните болты крепления подвижного кронштейна модуля подушки безопасности пассажира.

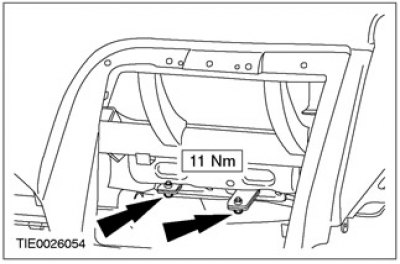

8. Затяните болты крепления декоративной крышки модуля подушки безопасности пассажира.
9. Подсоедините трубопровод антизапотевателя к корпусу отопителя.
10. Установите вентиляционный трубопровод.

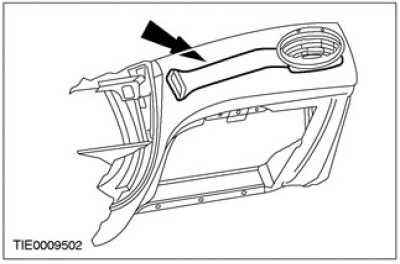

- Подсоедините зажим.
11. Установите отделение для перчаток.
- Подсоедините демпфер к отделению для перчаток.
12. Подсоедините провод массы к аккумулятору.За дополнительной информацией обратитесь к Разделу 414-01.
