Процедура снятия
Предупреждение! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Если подушки безопасности отсоединены, обслуживание можно начинать сразу же, без минутного периода ожидания. Несоблюдение требования о временном отключении системы подушек безопасности (SIR) может привести к неожиданному срабатыванию подушек безопасности, травмам и излишним работам по ремонту системы подушек безопасности.
1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снимите нишу отделения панели приборов. См. раздел 9E, Приборы/Информация для водителя.
3. Отсоедините желтый электрический разъем подушки безопасности пассажира.

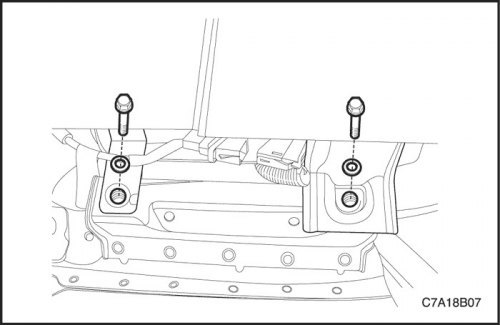

4. Открутите крепежные болты с поперечины.
5. Снимите приборную панель. См. раздел 9E, Приборы/Информация для водителя.

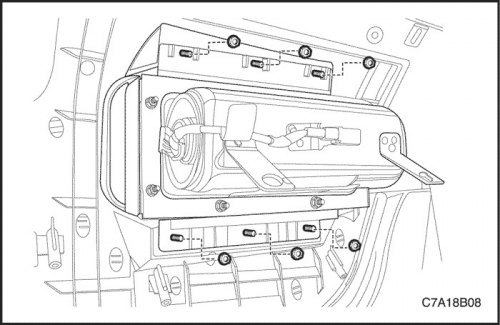

6. Снимите модуль подушки безопасности пассажира, удалив крепежные гайки из верхней части панели приборов.
Источник расположен на веб-ресурсе: autoinstruction.ru
7. Снимите модуль подушки безопасности пассажира.
Процедура установки
1. Установите модуль подушки безопасности пассажира.
2. Закрутите крепежные гайки подушки безопасности пассажира на панели инструментов.
Затянуть: Затяните гайки крепления подушки безопасности пассажира с моментом 10 Н·м (7 фунт-футов).
3. Установите приборную панель. См. раздел 9E, Приборы/Информация для водителя.
4. Закрутите крепежные болты подушки безопасности пассажира на поперечине.
Затянуть: Затяните болты крепления подушки безопасности пассажира с моментом 10 Н·м (7 фунт-футов).
5. Подключите желтый электрический разъем подушки безопасности пассажира.
6. Установите нишу отделения панели приборов. См. раздел 9E, Приборы/Информация для водителя.
7. Присоедините провод к отрицательному выводу аккумуляторной батареи.
